磁控管：是微波爐的“心臟”，由它產生和發射微波（直流電能轉換成微波震蕩輸出），它實際上是一個真空管（金屬管）

磁控管簡介

磁控管是一種用來產生微波能的電真空器件。實質上是一個置于恒定磁場中的二極管。管內電子在相互垂直的恒定磁場和恒定電場的控制下，與高頻電磁場發生相互作用，把從恒定電場中獲得能量轉變成微波能量，從而達到產生微波能的目的。

磁控管由于工作狀態的不同可分為脈沖磁控管和連續波磁控管兩類。

磁控管由管芯和磁鋼（或電磁鐵）組成。管芯的結構包括陽極、陰極、能量輸出器和磁路系統等四部分。管子內部保持高真空狀態。
相關鏈接：微波爐磁控管工作原理

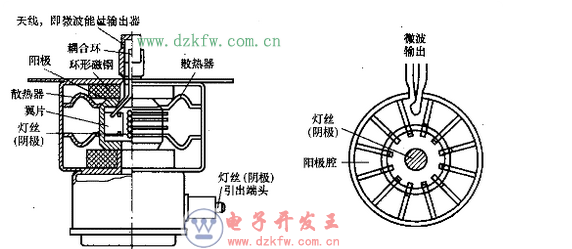

磁控管結構介紹

1.陽極

陽極是磁控管的主要組成之一，它與陰極一起構成電子與高頻電磁場相互作用的空間。在恒定磁場和恒定電場的作用下，電子在此空間內完成能量轉換的任務。磁控管的陽極除與普通的二極管的陽極一樣收集電子外，還對高頻電磁場的振蕩頻率起著決定性的作用。

陽極由導電良好的金屬材料（如無氧銅）制成，并設有多個諧振腔，諧振腔的數目必須是偶數，管子的工作頻率越高腔數越多。

2.陰極及其引線

磁控管的陰極即電子的發射體,又是相互作用空間的一個組成部分。陰極的性能對管子的工作特性和壽命影響極大，被視為整個管子的心臟。

陰極的種類很多，性能各異。連續波磁控管中常用直熱式陰極，它由鎢絲或純鎢絲繞成螺旋形狀，通電流加熱到規定溫度后就具有發射電子的能力。這種陰極具有加熱時間短和抗電子轟擊能力強等優點，在連續波磁控管中得到廣泛的應用。

此種陰極加熱電流大，要求陰極引線要短而粗，連接部分要接觸良好。大功率管的陰極引線工作時溫度很高，常用強迫風冷散熱。磁控管工作時陰極接負高壓，因此引線部分應有良好的絕緣性能并能滿足真空密封的要求。為防止因電子回轟而使陽極過熱，磁控管工作穩定后應按規定降低陰極電流以延長使用壽命。

3.能量輸出器

能量輸出器是把相互作用空間中所產生的微波能輸送到負載去的裝置。

能量輸出裝置的作用是無損耗，無擊穿地通過微波，保證管子的真空密封，同時還要做到便于與外部系統相連接。

4.磁路系統

磁控管正常工作時要求有很強的恒定磁場，其磁場感應強度一般為數千高斯。工作頻率越高，所加磁場越強。

磁控管的磁路系統就是產生恒定磁場的裝置。磁路系統分永磁和電磁兩大類。永磁系統一般用于小功率管，磁鋼與管芯牢固合為一體構成所謂包裝式。大功率管多用電磁鐵產生磁場，管芯和電磁鐵配合使用，管芯內有上、下極靴，以固定磁隙的距離。磁控管工作時，可以很方便的靠改變磁場強度的大小，來調整輸出功率和工作頻率。另外，還可以將陽極電流饋入電磁線包以提高管子工作的穩定性。

磁控管損壞鑒別

一，把磁控管的兩根線都斷開，萬用表用r*1檔測量，一根表筆對磁控管外殼，另一根表筆接磁控管的插頭，無窮大是好的，有阻值不管是多少，均為磁控管損壞。

二，磁控管的磁環（吸鐵石）裂開，即為磁控管損壞。

三，微波爐打火，拆下磁控管查看，磁控管的發射天線（鐵冒），被燒穿，或者有燒的痕跡，即為損壞，此種情況更換磁控管，并且更換云母片即可。

四，變壓器是好的，高壓電容，高壓二極管，高壓保險等都是好的，測量磁控管也沒有問題，這種情況更換磁控管（磁控管老化）即可，如果電壓低于190V一下，也是這種情況不加熱 ，或者加熱慢。

五，外觀檢查的重點是：輻射器是否損壞（拆下磁控管才能觀察到）?磁控管的兩個磁環是否斷裂？輻射器損壞、磁環斷裂的磁控管不能使用。

六，電阻測量的重點有兩個：一是燈絲是否正常。磁控管采用直熱式陰極，因此，燈絲就是陰極。它既連接了燈絲電壓，也連接了陰極負壓。如果燈絲開路(正常電阻為0Ω)，磁控管因陰極處在冷態而無法發射電子，則磁控管不能振蕩。二是測量陽極與陰極是否短路（磁控管的陽極就是殼體：陰極就是燈絲的兩個腳）。使用500V的兆歐表測量陽極與陰極之間的電阻，應該為無窮大。通電檢查時．有兩個觀察點：一看電流：將10A的交流電流表串聯在微波爐的電源輸入端，通電的前幾秒鐘，電流較小，約為4A（燈絲加熱）。之后，電流增大，約為6.5A。電流的接通過程應符合上述程序，大小應基本相符，且電流應穩定，不能有抖動或跳變的現象。二看輻射器：

將加熱的負載放置微波爐內，磁控管工作時，觀察爐內云母片的輻射窗口，應無打火遇到微波爐燒電源保險絲的時候，要檢測升壓電容、整流二極管是否短路，還要檢測磁控管的陰/陽極是否短路。如果發現保險絲呈金屬粉末狀燒毀時，要注意檢查門聯鎖開關。試驗微波爐是否在開，關門的狀態燒保險。
