三相電機接線圖

三相電機接線圖

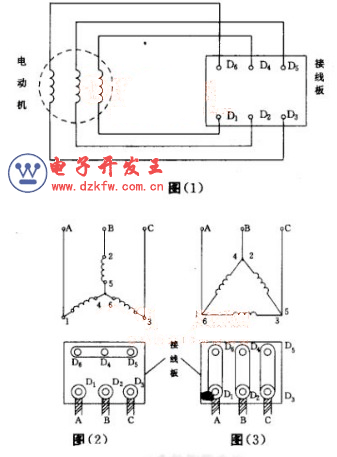

三相電機接線圖一

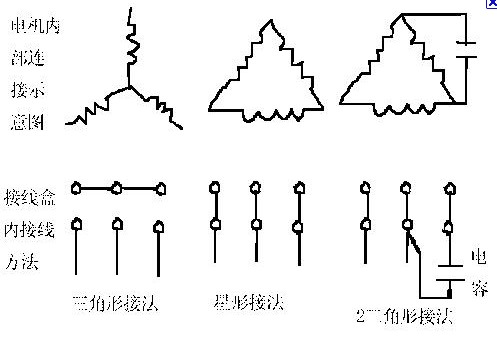

三相電機接線圖二

下面我們來看看三相電機的兩種常用接法：

三相異步電機的基本接法：星型接法和三角接法：

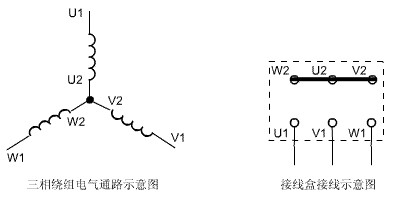

星型接法

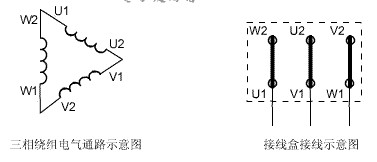

 三角接法

    在承受相同電壓及相同線徑的繞組線圈中，星型接法比三角型接法每相匝數(shù)少根號3倍(1.732倍)，功率也小根號3倍。成品電機的接法已固定為承受電壓 380V，一般不適宜更改。只有三相電壓級別與正常380V不同時才改變接法，如三相電壓220V級別時，原三相電壓380V星型接法改為三角型接法就能適用；如三相電壓660V級別時，原三相電壓380V三角型接法改為星型接法就能適用，其功率不變。一般小功率電機是星型接法，大功率的是三角接法。額定電壓下，應(yīng)該使用三角形連接的電動機，如果改成星形連接，則屬于降壓運行，電動機功率減小，啟動電流也減少。額定電壓下，應(yīng)該使用星形連接的電動機，如果改成三角形連接，則屬于超壓運行，是不允許的。大功率電機(三角型接法)起動時的電流很大，為了減少起動電流對線路的沖擊，一般采用降壓起動，原三角型接法運行改為星型接法起動就是其中一種方法，星型接法起動后轉(zhuǎn)換回三角型接法運行。

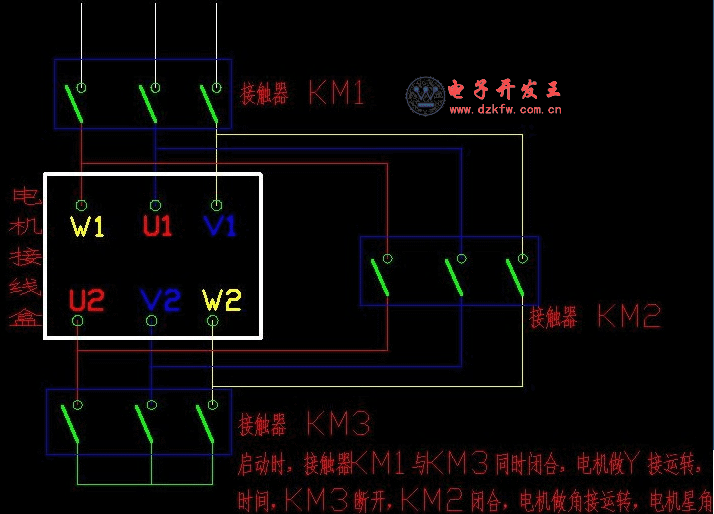

    這里面提到了星三角降壓啟動，下面再貼個圖、有興趣的童鞋可以自己去研究下：
