電流繼電器是用于電氣設備或電動機免于過電流和欠電流的一種保護電器器件。將電流繼電器線圈串接在主電路中，感測主電路的工作電流，電流繼電器的過電流參數整定值一般為被保護線路額定電流的1.1～4倍。當被保護線路中電流正常時，銜鐵不動作，被保護線路中的電流高于額定值，達到過電流繼電器的整定值時，銜鐵吸合，觸點機構動作，常開和常閉觸點輸出相應的控制信號，從而達到保護的作用。

電流繼電器的欠電流參數整定值一般吸引電流為線圈額定電流的30％～65％，釋放電流為額定電流的10％～20％，因此，在電路正常工作時，銜鐵是吸合的，只有當電流降低到某一整定值時，銜鐵釋放，觸點機構動作，常開和常閉觸點輸出相應的控制信號，從而達到保護的作用。

電流繼電器的作用
    電流繼電器作為啟動元件用于發電機、變壓器和輸電線的過負荷和短路保護裝置中，也就是說電流繼電器常應用于自動控制電路中，它實際上是一種用較小的電流去控制較大電流的“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
電流繼電器的分類

    電磁式電流繼電器 。電磁式電流繼電器作為啟動元件用于發電機、變壓器和輸電線的過負荷和短路保護裝置中；本繼電器為機械式電流繼電器，廣泛應用于上世紀及本世紀初期，現已用集成電路靜態電流繼電器予以替代了。

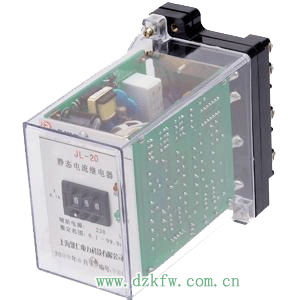

    靜太電流繼電器。表態電流繼電器分為有輔助電源和無輔助電源兩種。該產品具有精度高、功耗小、動作時間快，返回系數高、整定直觀方便、范圍寬。提供的輔助電源為85-265V交直流通用，整定范圍為0.1-99.9A或0.1-9.99A；。

電流互感器的工作原理
    工作原理是線圈通電后產生磁場，然后把連著觸點鐵片吸進來，從而使電路通路，達到保護電路的目的。一般的接法為線圈的兩線是一正一負，其中一頭接在開關上。其它的線則接在用電器上。
電流繼電器常見型號
    1、DL系列電流繼電器，該繼電器主要用于用于電機、變壓器及輸電線路的過負荷與短路保護線路中，作為啟動元件。

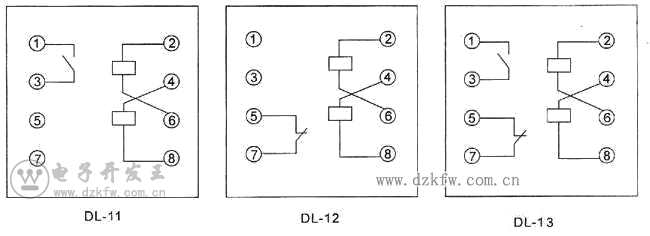

DL電流繼電器接線圖

    2、JDL列列繼電器為靜態電流繼電器用于發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。

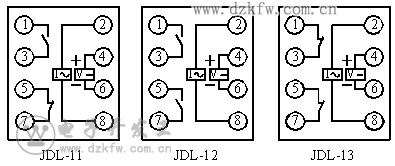

JDL表態電流互感器接線圖
