熱繼電器是用于電動機或其它電氣設備、電氣線路的過載保護的保護電器。 電動機在實際運行中， 如拖動生產機械進行工作過程中若機械出現不正常的情況或電路異常使電動機遇到過載，則電動機轉速下降、繞組中的電流將增大，使電動機的繞組溫度升高。若過載電流不大且過載的時間較短， 電動機繞組不超過允許溫升，這種過載 是允許的。但若過載時間長， 過載電流大，電動機繞組的溫升就會超過允許值，使電動機繞組老化，縮短電動機的使用壽命，嚴重時甚至?xí)�使電�?dòng)機繞組燒毀。所以，這種過載是電動機不能承受的。熱繼電器就是利用電流的熱效應原理，在出現電動機不能承受的過載時切斷電動機電路，為電動機提供過載保護的保護電器。

熱繼電器的工作原理是由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。繼電器作為電動機的過載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。

技術參數：

額定電壓：熱繼電器能夠正常工作的最高的電壓值，一般為交流220V， 380V，600V。

額定電流：熱繼電器的額定電流主要是指通過熱繼電器的電流

額定頻率：一般而言，其額定頻率按照45~62HZ設計。

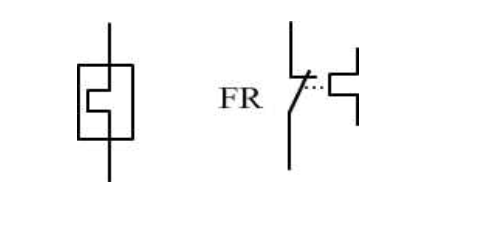

整定電流范圍：整定電流的范圍由本身的特性來決定。它描述的是在一定的電流條件下熱繼電器的動作時間和電流的平方成反比。主要用來對異步電動機進行過載保護，他的工作原理是過載電流通過熱元件后，使雙金屬片加熱彎曲去推動動作機構來帶動觸點動作，從而將電動機控制電路斷開實現電動機斷電停車，起到過載保護的作用。鑒于雙金屬片受熱彎曲過程中，熱量的傳遞需要較長的時間，因此，熱繼電器不能用作短路保護，而只能用作過載保護熱繼電器的過載保護。符號為FR，電路符號如右圖：

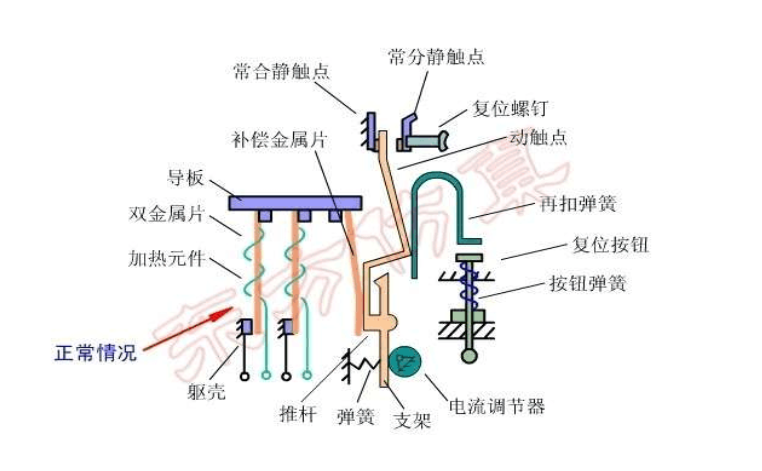

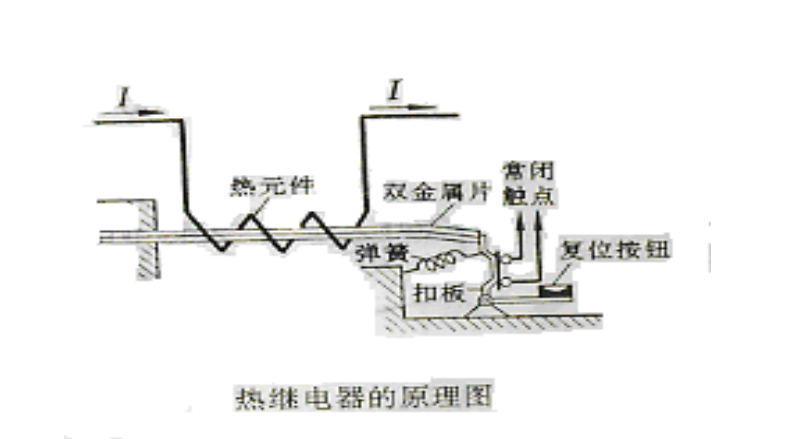

由電阻絲做成的熱元件，其電阻值較小，工作時將它串接在電動機的主電路中，電阻絲所圍繞的雙金屬片是由兩片線膨脹系數不同的金屬片壓合而成，左端與外殼固定。當熱元件中通過的電流超過其額定值而過熱時，由于雙金屬片的上面一層熱膨脹系數小， 而下面的大，使雙金屬片受熱后向上彎曲，導致扣板脫扣，扣板在彈簧的拉力下將常閉觸點斷開。觸點是串接在電動機的控制電路中的，使得控制電路中的接觸器的動作線圈斷電，從而切斷電動機的主電路。
