MC34063電路計算公式及應用講解

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2014-8-26

經常看到有人在應用MC34063的時候會遇到這樣那樣的問題,特別的電路中的參數計算上很是不太明了,我會陸續貼上一些相關的計算公式及相關應用數據,歡迎大家參與討論。

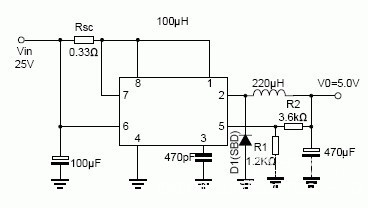

外圍元件標稱含義和它們取值的計算公式:

Vout(輸出電壓)=1.25V(1+R1/R2 )

Ct( 定時電容):決定內部工作頻率。Ct=0.000 004*Ton(工作頻率)

Ipk=2*Iomax*T/toff

Rsc( 限流電阻):決定輸出電流。Rsc=0.33/Ipk

Lmin (電感):Lmin=(Vimin-Vces)*Ton/ Ipk

Co(濾波電容):決定輸出電壓波紋系數,Co=Io*ton/Vp-p(波紋系數)

固定值參數:

ton/toff=(Vo+Vf-Vimin)/(Vimin-Vces)

Vces=1.0V

Vimin:輸入電壓范圍的最小值

Vf=1.2V 快速開關二極管正向壓降

在實際應用中的注意:

1、快速開關二極管可以選用IN4148,在要求高效率的場合必須使用 IN5819(貼片為SS14);

2、34063能承受的電壓,即輸入輸出電壓絕對值之和不能超過40V,否則不能安全穩定的工作;

3、輸出功率達不到要求的時候,比如>1A時,可以通過外接擴功率管的方法擴大輸出電流,三極管、雙極型或MOS管均可,一般的芯片PDF資料上都會有典型擴流電路介紹;
