電流源是模擬集成電路中應用十分廣泛的單元電路。它可以為放大電路提供穩定的偏置電流，或作為放大電路的有源負載，提高放大電路的增益。

根據電路理論的知識，我們知道電流源電路屬于單口網絡。電流源的端口電流具有恒流特性，即端口電流不隨負載的變化而變化。用三極管BJT構成電流源時，只要使基極電流I_B保持不變，輸出集電極電流也將保持恒定。

電流源電路

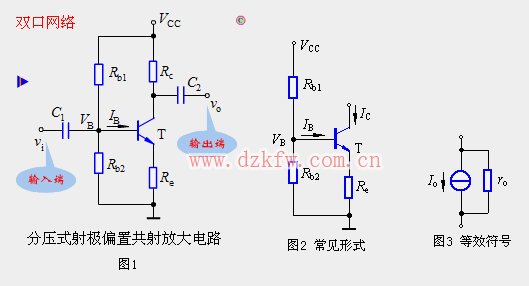

圖1是一個分壓式射極偏置電路，它的直流通路就是三極管構成的電流源電路。(點擊右邊圖片中的三角按鈕可觀看動畫。)

特別注意

電流源電路是單口網絡，不再有輸入信號，輸出端口在集電極上。R_c作為電流源的負載，I_C也就是電流源的輸出電流。

電流估算及動態電阻

由射極偏置電路靜態工作點估算法可求出電流源的輸出電流

由射極偏置電路輸出電阻的求解過程可知，從電流源端口看進去的交流等效電阻為：

由BJT的H參數小信號模型可知，r_ce一般較大，達數百千歐。因此，電流源的交流等效電阻r_o（等效內阻）很大。由于R_c在電流源中已被看作負載，所以為方便起見，圖1經常畫成圖2的形式。圖3為等效符號。

電流源的特點

端口電流恒定，交流等效電阻大。

為了進一步提高電路的溫度穩定性，可以對三極管進行溫度補償，相關電路請參見思考題。
