圖中精細全波整流電路的稱謂，純屬自個命的名，僅僅為了差異;除非格外闡明，增益均按1方案。

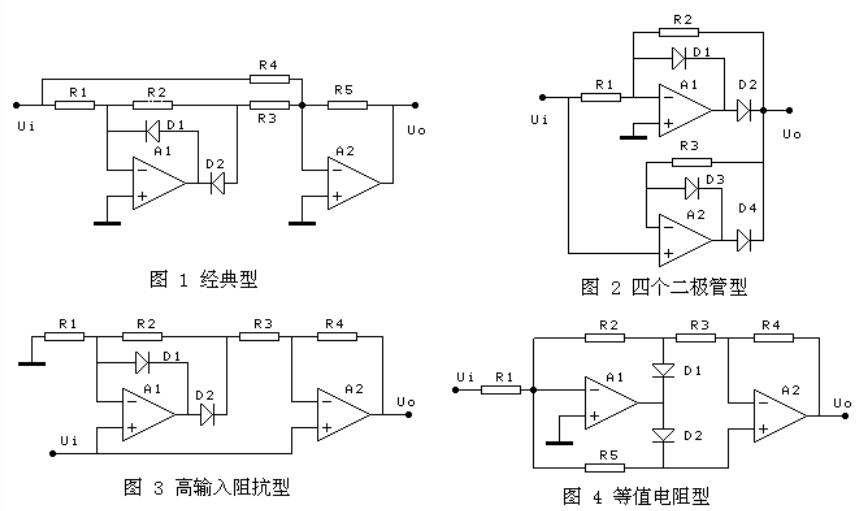

　　圖1是最經典的電路，利益是能夠在電阻R5上并聯濾波電容。電阻匹配聯絡為R1=R2，R4=R5=2R3;能夠通過更改R5來調度增益

　　圖2利益是匹配電阻少，只懇求R1=R2

　　圖3的利益是輸入高阻抗，匹配電阻懇求R1=R2，R4=2R3

　　圖4的匹配電阻悉數持平，還能夠通過改動電阻R1來改動增益。缺陷是在輸入信號的負半周，A1的負反響由兩路構成，其間一路是R5，另一路是由運放A2復合構成，也有復合運放的缺陷。

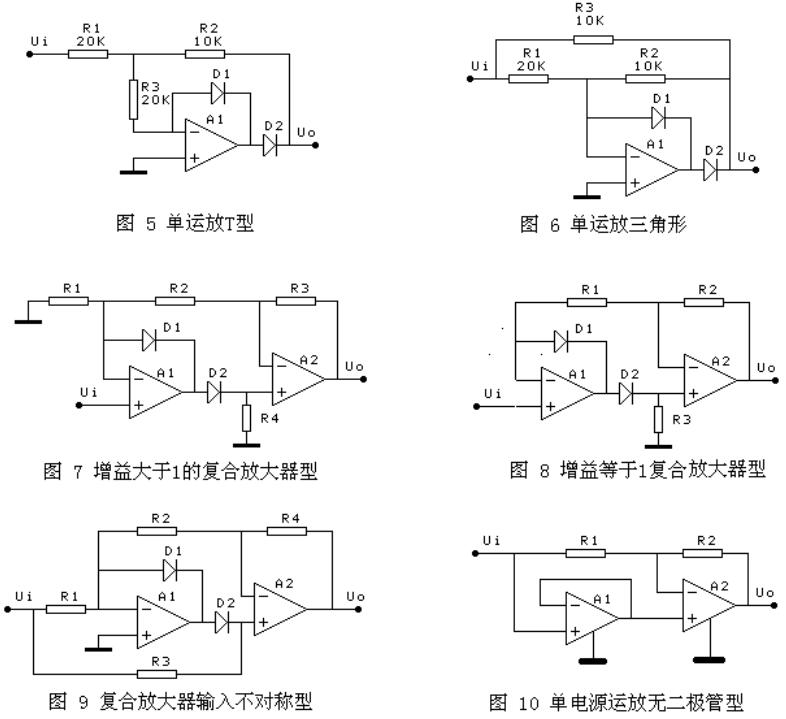

　　圖5和圖6懇求R1=2R2=2R3，增益為1/2，缺陷是：當輸入信號正半周時，輸出阻抗比照高，能夠在輸出添加增益為2的同相拓寬器隔絕。別的一個缺陷是正半周和負半周的輸入阻抗不持平，懇求輸入信號的內阻疏忽不計

　　圖7正半周，D2通，增益=1+（R2+R3）/R1;負半周增益=-R3/R2;懇求正負半周增益的必定值持平，例如增益取2，能夠選R1=30K，R2=10K，R3=20K

　　圖8的電阻匹配聯絡為R1=R2

　　圖9懇求R1=R2，R4能夠用來調度增益，增益等于1+R4/R2;假定R4=0，增益等于1;缺陷是正負半波的輸入阻抗不持平，懇求輸入信號的內阻要小，不然輸出波形不對稱。

　　圖10是運用單電源運放的跟從器的特性方案的，單電源的跟從器，當輸入信號大于0時，輸出為跟從器;當輸入信號小于0的時分，輸出為0.運用時要留神單電源運放在信號很小時的非線性。而且，單電源跟從器在負信號輸入時也有非線性。

　　圖7，8，9三種電路，當運放A1輸出為正時，A1的負反響是通過二極管D2和運放A2構成的復合拓寬器構成的，因?yàn)閮蓚�(gè)運放的復合（乘積）效果，或許環路的增益太高，簡略發作振動。

　　精細全波電路還有一些沒有錄入，比方高阻抗型還有一種把A2的同相輸入端接到A1的反相輸入端的，正本和這個高阻抗型的原理相同，就沒有專門錄入，其它選用A1的輸出只接一個二極管的也沒有錄入，因?yàn)樵谶@個二極管截止時，A1處于開環狀況。

　　定論：

　　盡管這兒的精細全波電路達十種，細心剖析，發現優異的并不多，切當?shù)恼f只需3種，便是前面的3種。

　　圖1的經典電路盡管匹配電阻多，可是徹底能夠用6個等值電阻R結束，其間電阻R3能夠用兩個R并聯。能夠通過R5調度增益，增益能夠大于1，也能夠小于1.最具有優勢的是能夠在R5上并電容濾波。

　　圖2的電路的優勢是匹配電阻少，只需一對匹配電阻就能夠了。

　　圖3的優勢在于高輸入阻抗。

　　其它幾種，有的在D2導通的半周內，通過A2的復合結束A1的負反響，對有些運放會呈現自激。有的兩個半波的輸入阻抗不持平，對信號源懇求較高。

　　兩個單運放型盡管能夠結束整流的意圖，可是輸入\輸出特性都很差。需求輸入\輸出都加跟從器或同相拓寬器隔絕。

　　各個電路都有其方案特征，期望咱們能從其電路的夸姣方案中，羅致有用的。例如單電源全波電路的方案，復合反響電路的方案，都是很有用的方案思維和辦法，假定能把各個圖的電路原理剖析而且推導每個公式，會有獲益的。
