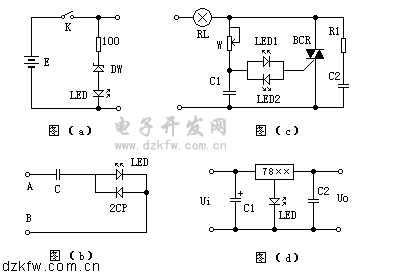

圖是用發光二極管LED監視電池電壓的應用電路。電路中穩壓管DW的穩壓值應選電池額定電壓的70%左右。

圖是LED用在220V、50Hz市電中，作為電器具工作指示或保險絲熔斷指示。

圖是將兩只LED反向并聯，用在移相式可控硅調壓電路中代替雙向觸發二極管。

圖是用在固定輸出三端穩壓電路中用以提升輸出電壓。并可兼作電源指示。

發光二極管是我們經常用到的器件，這里我們介紹幾種它的特殊用法，這對于條件有限的業余電子愛好者在電子制作中有時會很有幫助（見附圖）。
