電機繞組可能的并聯支路數與槽數、極數的關系

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2021-12-21

電動機繞組接線時,并聯支路數有一定的規律和規定,小型電動機少采用并聯支路數,比如Y2系列中,11KW以下的電動機是一路接法;中型電動機多采用并聯支路數,比如Y2系列中,11KW及以上的電動機是多路接法;大型電動機采用兩種方法,即有多路也有一路。

電動機繞組接線并聯支路數的選擇,主要與電動機的電流有關,當電動機電流太大時,把定子繞組接成多路并聯,以減少支路的電流。并聯支路數a=1時,并不是一路并聯,而是一路串聯,當a=2時,才是二路并聯。

并聯支路數受電動機極數2P的限制,雙層繞組最大可能并聯的路數amax=2p;單層繞組當Q/6t=奇數時,amax=t;當Q/12t=整數時,amax=2t。t為槽數與極對數p的最大公約數。

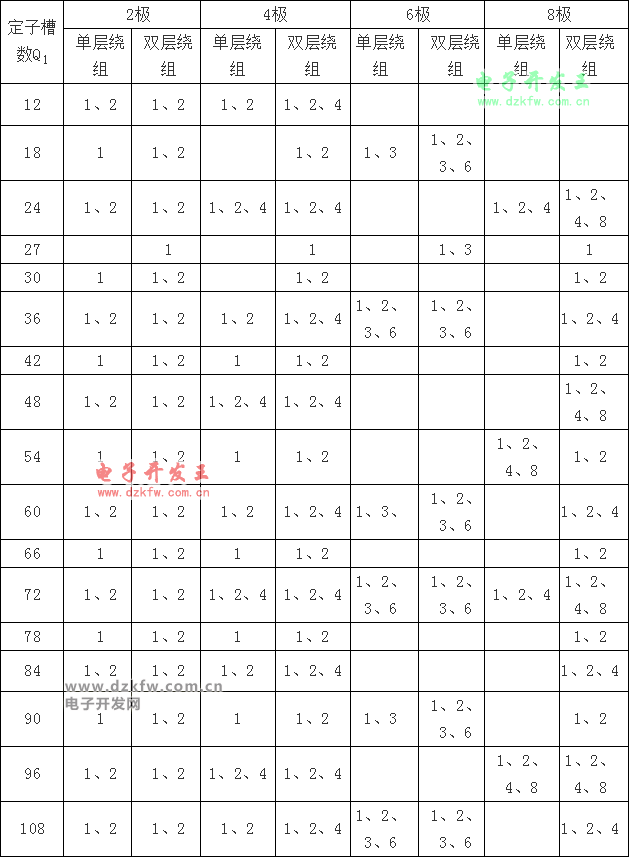

下表為每相繞組可能的并聯支路數與槽數、極數的關系

三相電動機每相繞組可能的并聯支路數與槽數、極數的關系

電機槽數和極數有什么關系?
有一點關系,但不絕對。不考慮雙層、三層,僅以普通單層電機為列,三相電機最小跨距為4,六極乘4,最少24槽,八級最少32。
你的計算公式不成立,因為關系不大。
槽數、極數的關系只能用在計算最大跨距。
槽數除以極數等于最大跨距。(最小跨距固定為4無需計算)
48槽除以6極等于8,最大跨距8。
36槽除以6等于6,最大跨距6。
