會員注冊24槽4極布線和接線圖 電機下線圖電機繞組圖
24槽4極繞組可嵌為單層也可嵌為雙層。單層又分為迭式和同心式，雙層為迭式。

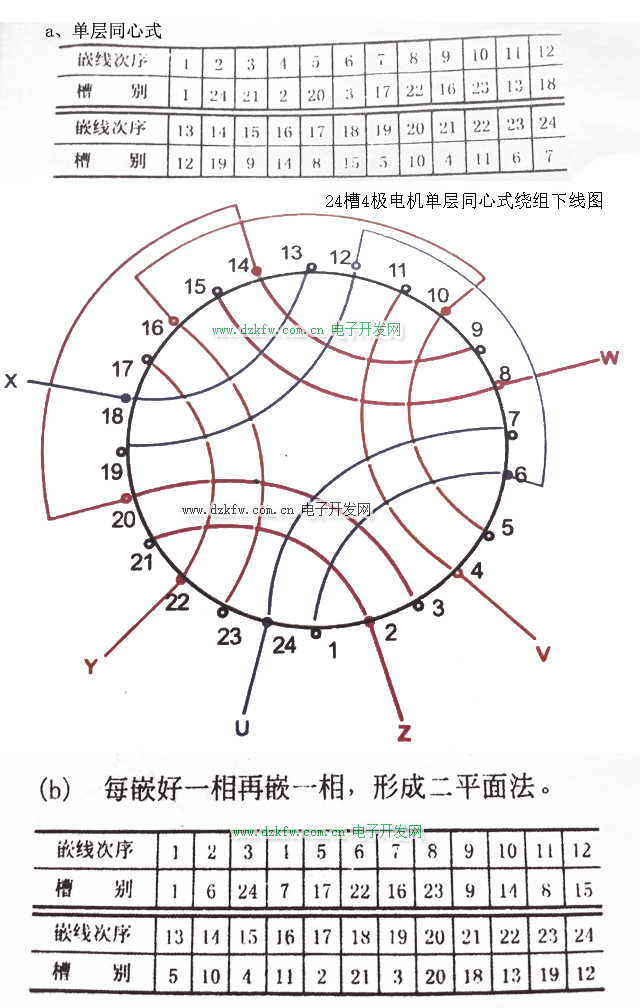

a、單層同心式

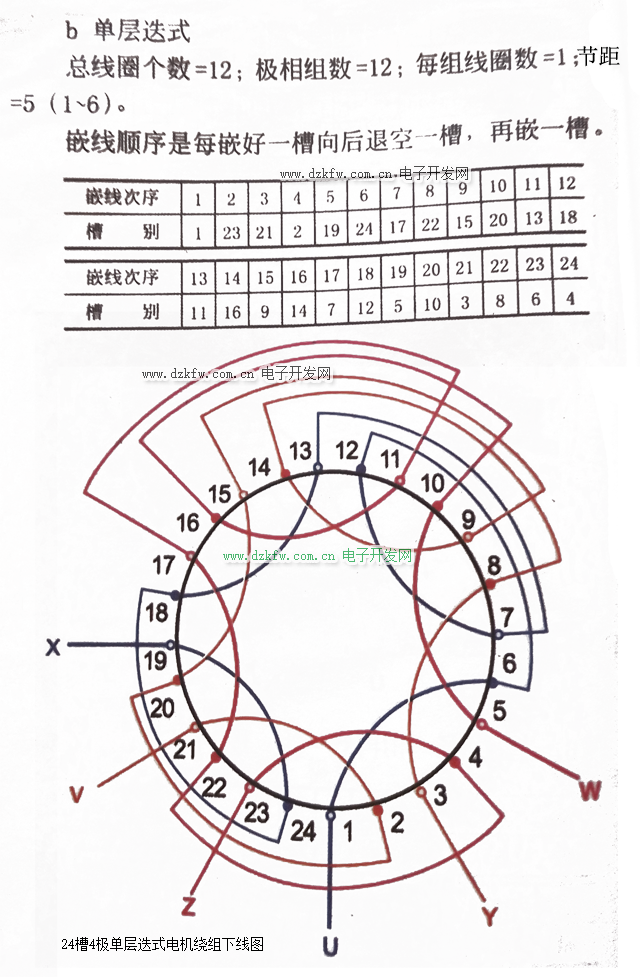

b、單層迭式

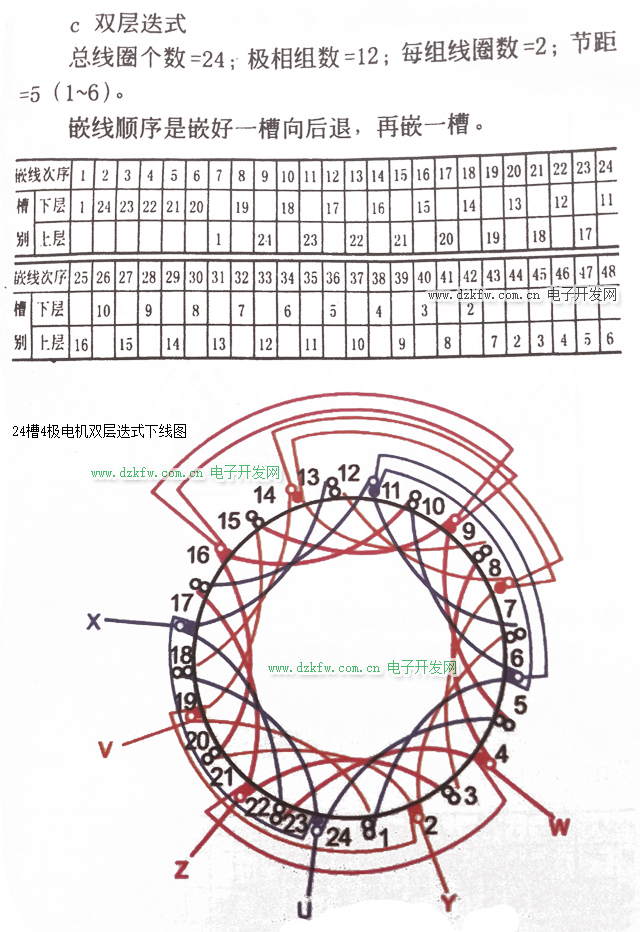

c、雙層迭式
24槽4極布線和接線圖 電機下線圖電機繞組圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2022-04-13
Tags：24槽4極,下線圖,繞組圖
