會員注冊 用LM386制作的對講機電路圖

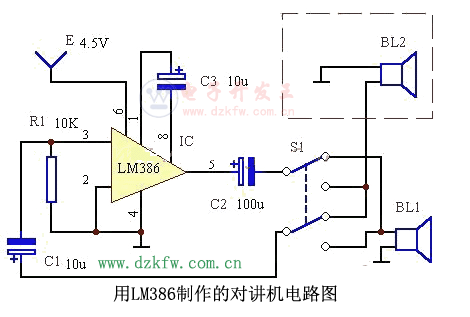

電路原理見下圖。該電路只能進行“半雙工”對講，即主機和分機之間只能一方說、另一方聽，而不能雙方同時聽說。聽、說由開關S1轉換，S1設在主機處。圖中所示S1位置可分機說、主機聽；若S1撥向下方，就變?yōu)橹鳈C說、分機聽。分機方只設一只揚聲器BL2，既當話筒又當聽筒。主機揚聲器BL1也是如此。LM386用作功放，由第③腳輸入信號，第⑤腳輸出信號，第①、⑧腳所接電容可調整電路增益，可不用。電源電壓從4.5－9V均可。
元器件選擇與制作
元器件選擇與制作
R1
電阻
10K
1
C1、C3
電解電容
10u/16V
2
C2
電解電容
100u/16V
1
IC
功放集成電路
LM386
1
S1
開關
雙刀雙擲
1
BL1、BL2
揚聲器
8Ω 0.25W
2
BL2引出線最好采用雙絞線，以減少干擾。必要時可增加一只電源開關，以免不用時空耗電能，本電路的缺點是分機無法主呼主機。
