（一） PN結的單向?qū)щ娦?
　　1．PN結正向運用

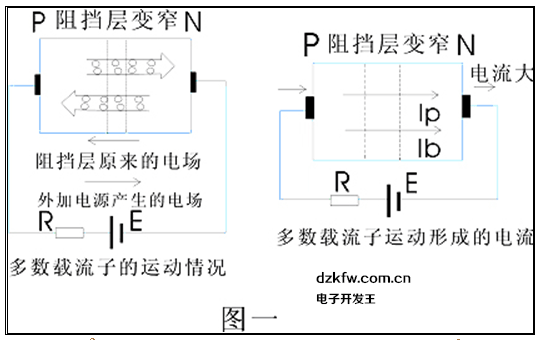

如圖一。外加電源的正極接P區，負極接N區，這便是給P結加正向電壓，PN結的這種運用狀態稱為正向運用。

由于外加電源電壓產生的電場方向正好和阻擋層內正、負離子產生的電場方向相反，這就使阻擋層內總的電場減弱，可見有了名加正向電壓時，原來阻擋層內擴散作用和漂移作用的平衡就被破壞了。擴散作用占了優勢。于是，P區中的多數載流子空穴，就很容易穿過阻擋層擴散到N區，形成空穴電流Ip；同時，N區中的多數載流子，也很容易穿過阻擋層擴散到P區，形成電子電流In。空穴電流和電子電流的方向都是從P區流向N區的，于是在外電路中，PN結的正向電流為二者之和，即I+=Ip+In。如果把正向電壓銷加大一點，阻擋層中總的電場也就再減弱一些，就會有更多的P區的空穴擴散到N區，使電子電流增大。所以PN結正向?qū)щ姇r(shí)，其正向電阻很小，正向電流較大，并且正向電流隨外加電壓的增加而增大。

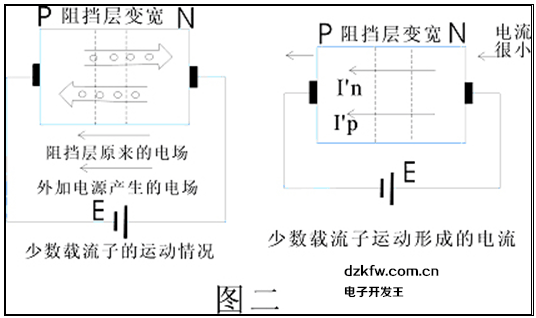

2．PN結的反向運用
