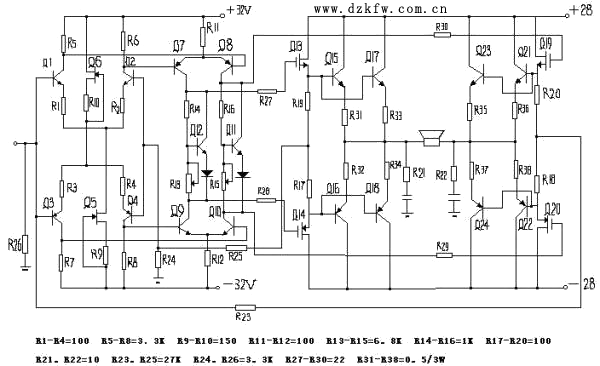

本文為擅長自制低音炮，具有一定水平的燒友提供一款設計制作的優秀功放。 Q1-Q4組成互補差分放大，Q5-Q6是恒流源。電壓放大激勵級由Q7-Q10構成的二次差分電路組成。這種菱形差動形式的電路性能非常優異，具有較大的動態范圍，很高的轉換速率，極低的瞬態互調失真。Q11-Q24構成直流橋接電路，其中Q11-Q12是橋路偏置，Q13，Q14，Q19，Q20是橋接電路的推動級，使用場效應管工作在甲類大電流狀態，充分利用這種元件在大電流小信號時的靚聲特性。對整機的好聲功不可沒。主機電路如下圖：


為了降低揚聲器反電動勢通過大環路反饋對輸入放大級的影響，本機反饋電路接在電流推動級，反饋量取值較低。這一舉措對克服功放的瞬態互調失真非常有利，有效減輕了大環路反饋帶來的負面影響。主觀聽音是一種干凈，清澈毫無攙雜的感覺。

電源電路對功放的影響非同小可，決不能馬虎從事。本機電源采取前后級分離，雙單聲道設計。從整機投資比例上講約占2/3。補品元件在這里可以說一分投入，一分回報。

元件選擇：

晶體管要嚴格挑選配對，否則不但難以靚聲，而且增加調試難度。下面是使用的型號：
Q1，Q2，Q9，Q10，Q11，Q12------2N5551
Q3，Q4，Q7，Q8，---------------2N5401
Q5，Q6---------------------------3DJ7
Q13，Q19-------------------------K214
Q14，Q20-------------------------J 77
Q15，Q17，Q21，Q23--------------c3280
Q16，Q18，Q22，Q24--------------A1301

電阻選用美國DALE，也可用國產1/2W金屬膜電阻，電流放大級的射極電阻對音色影響較大，經實驗用2W 1歐姆的金屬膜電阻兩只并聯效果較好。所有電阻上機前要用數字表測量配對使用。

變壓器選用300W EI型，每聲道一只。由于是甲類放大，電流較大，環型變壓器易飽和產生交流聲，最好不用。濾波電容一定要選用高速音響專用型，沒有必要取值太大。

調校：因?yàn)楸竟Ψ湃�部直耦，各�?jí)間相互影響，所以應焊接調試同時進行。輸入級焊好后調R5，R6：使R3，R4，R5，R6四只電阻上電壓為3V左右，每只電阻上的電壓必須相同，否則應重新配對。然后焊入激勵級四只晶體管，重測輸入級工作點有無漂移，如有則重新配對激勵級。平衡后Q7-Q10的工作電流應在 12MA左右。最后焊入功率管，調R8，R9為最小值，接通電源，如無異常即可調整R8 R9，使電流放大級每只晶體管電流為380MA工作一小時后再通調一次。

元件精良，工藝上乘，調校達標后通電褒機24小時即可連機試聽了。音效如何？這可是每一位讀者最為關心的，在此不做描述，只告訴你一件事：與這臺“土炮”打擂臺的是“金嗓子406”[直流全對稱電路代表]。在AB對照下，能聽出音色有別,但互有勝負，依其性價比而言，自認為滿足！
