遙控器是非常容易損壞的器件，雖然維修比較容易，但是修理后，無法判斷遙控器是否能正常發射出紅外線。如果用萬用表和收音機檢測，只能判斷遙控器的放大管是否有輸出，晶振是否起振，為此利用一些常用的元件制作這款可以隨身攜帶的遙控測試器。用兩節5號電池供電，制作的遙控測試器，紅外檢測儀。

1．電路原理

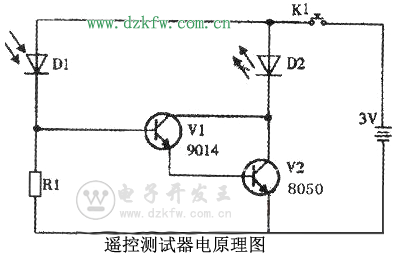

便攜式遙控測試器電原理圖如下圖所示。


其實電路原理很簡單，只是一個達林頓管的等效電路。當紅外線接收管Dl接收到紅外線時，Dl導通，三極管Vl的b極由低電位變成高電位而使其導通，使V2的b極由低電位變成高電位，而使其導通，發光二極管D2點亮，表示該電路接收到紅外線信號。

2．元件選擇

Vl用3DG6或9014，V2用3DG12或8050。
Dl用兩腳紅外線接收管，D2用發光二極管。
Rl用500kΩ色環電阻，K1用小按鈕開關。
機殼選用發射管不外露、按鍵少、用轉厚的廢舊遙控器改造。

3．制作方法

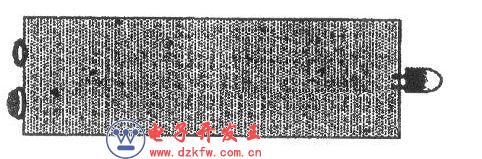

將廢舊遙控器線路板上的元件拆除，再將紅外線接收管焊接到原發射管的位置，其結構如下圖所示。

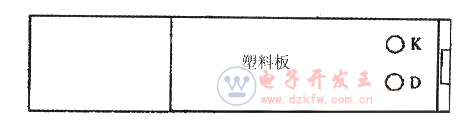

將廢舊遙控器導電膠拆卜．，找一塊與遙控器面板一樣大的塑料板或紙板粘在遙控器面板上，用來蓋住導電膠留下的孔。在面板上端鉆兩個孔，再將發光二極管和小開關用膠固定在兩個孔里內，正面結構如下圖所示。

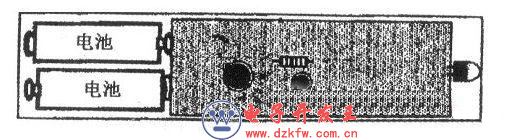

最后按照線路圖把其他元件焊接在適當?shù)奈恢茫�引線連接好，電源焊接到電池盒上安上后蓋，背面結構示意圖，如下圖所示。


裝上電池，按動開關。將遙控測試器的接收管對準被測遙控器發射管，按動被測遙控器的按鈕，遙控測試器的指示燈就會閃亮。
