作為電子入門者，正確使用萬用表是最基本的技能，隨著技術的發展，越來越多的電子從業者使用數字萬用表，本文主要講解如何用數字萬用表測量交流電壓。

一、交流電壓的測量方法

1、將黑表筆插入COM插孔，紅表筆插入V/Ω插孔。

2、將功能開關置于交流電壓擋V~量程范圍，并將測試筆連接到待測電源或負載上。

3、測量交流電壓時，沒有極性顯示。

4、無論測交流還是直流電壓，都要注意人身安全，不要隨便觸摸表筆的金屬部分。

以測量交流220V為例：測量時轉動開關至所需電壓擋(測量交流220V時，開關應旋至交流750V)。

測量時，測試筆應并接于被測電路中。如果不知道被測電壓的范圍，可先用較大的量限試測出大致數值后，再轉到相應量限測量。

二、操作提示

1、擋位選定交流電壓擋，當不知電壓范圍時，應從最大量程選起。

2、表要并聯在所測電路或元器件的兩端。

三、交流電壓的測量步驟

第一步：打開數字萬用表電源開關，將萬用表擋位旋轉至交流電壓擋750V量程。

第二步：打開電路中的電源開關。

第三步：測1-2點之間的電壓，記錄讀數，電壓值測得為：220V。

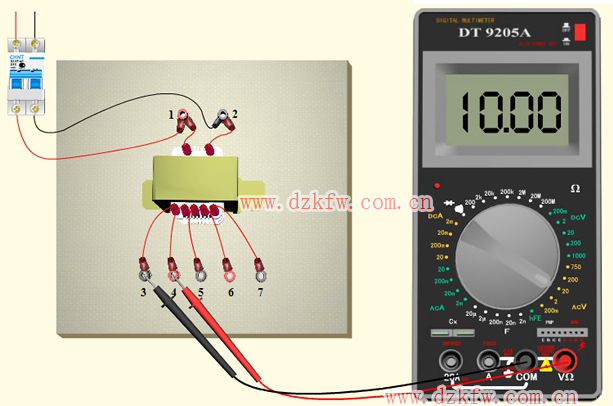

第四步：將萬用表擋位旋轉至交流電壓擋20V量程，分別測量3-4，4-5，6-7各點之間的電壓，并記錄讀數。

（1）測得3-4點之間的電壓為：10V。

（2）測得4-5點之間的電壓為：10V。

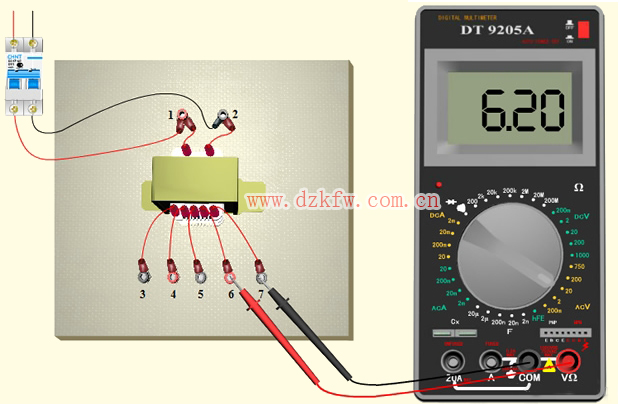

（3）測得6-7點之間的電壓為：6.2V。

四、注意事項

1、如果不知被測電壓范圍.將功能開關置于最大量程并逐漸下降。

2、如果顯示器只顯示“1.”，表示量程太小，功能開關應置于更高量程。

3、“”表示不要測量高于1000V的電壓，顯示更高的電壓值是可能的，但有損壞內部線路的危險。

4、當測量高電壓時，要格外注意避免觸電。
