彩電中的開關變壓器、逆變變壓器、行輸出變壓器及各種電子產品中的高頻開關變壓器均工作在高頻（20kHz以上）高壓、大電流狀態下。多數開關變壓器的初次級直流電阻都很少，僅靠測量繞組的直流電阻難以判斷其好壞。
　　

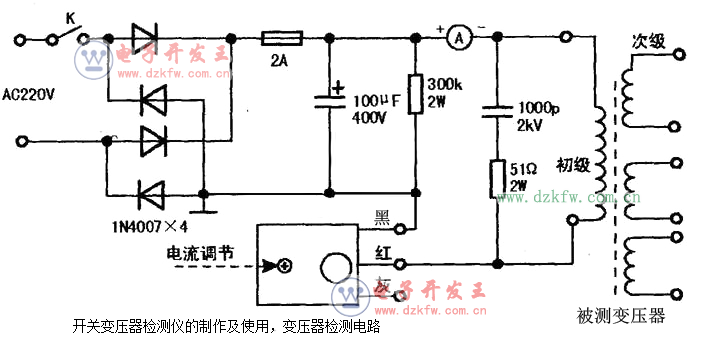

　　根據開關電源的電路原理，用三線電源模塊（即常見的以芯片UC3842為核心組成的高頻振蕩、激勵輸出開關電源）自制了一臺簡易、可行的高頻開關變壓器檢測儀，其電路如下圖所示。為了保證測量時操作安全，可把此電路放在一個塑料盒中，預留相關引線即可。

開關變壓器檢測儀

　　此儀器適用于檢測彩電中的開關變壓器、背光驅動板上的高壓變壓器，以及各種電子產品中的高頻開關變壓器，具體使用方法如下：
　　
　　檢測高頻開關變壓器時，只要將被測開關變壓器的初級繞組接入電路中，變壓器次級就有高頻脈沖電壓輸出。雖然不同型號開關變壓器的次級輸出電壓值不盡相同，但只要次級各繞組輸出的交流電壓與匝數比例對應，就說明該變壓器的初、次級正常。
　　

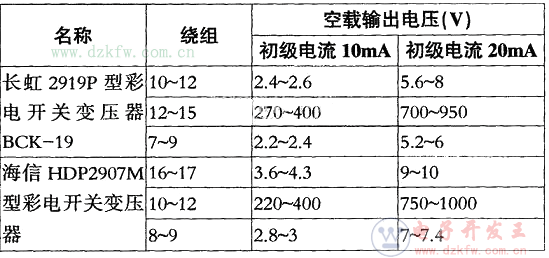

　　實測的兩只正常的開關變壓器次級主要繞組在空載時的交流電壓值見下表（用500型萬用表測得）。

　　檢測逆變高壓變壓器時，把初級繞組接入電路后，電流調節在10mA，如調得過大，此時高壓繞組放電現象嚴重，易擊穿繞組。筆者檢測了一只長虹液晶彩電86D-9087改進型高壓變壓器，把初級繞組電流調節在10mA，在變壓器次級的一引腳與萬用表的表筆相距約3mm時，能放電拉弧，說明變壓器無問題。此時用500型指針萬用表測得次級繞組兩腳間的電壓為交流400～500V。
