工具/原料

• 電腦一臺
• 組態王軟件
• 三菱PLC一臺

方法/步驟

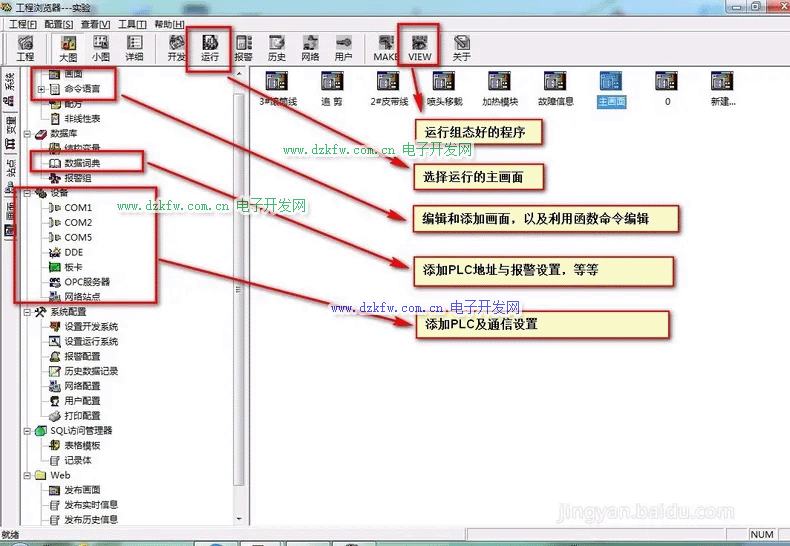

1. 打開組態王，彈出工程管理器，點擊新建，按照向?qū)б徊讲浇ㄍ暌粋�(gè)新的組態項目。





2. 查閱組態王資料或自學組態王，熟習組態王的使用，本文只介召FX3U與組態王的通信







3. FX3U與組態王的通信的步驟

   1、點擊設備-再點擊-新建 -系統彈出對話框，選擇PLC類型為三菱 - FX2N- 編程口



4. FX3U與組態王的通信的步驟

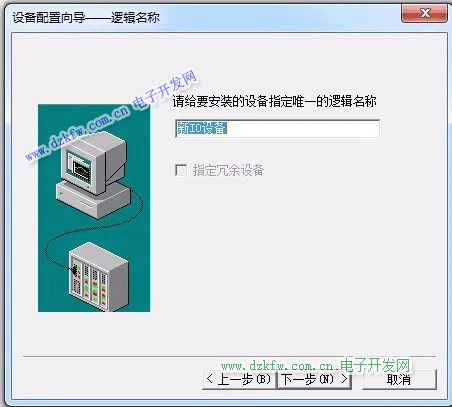

   2、給新添加的PLC指定一個唯一的名稱



5. FX3U與組態王的通信的步驟

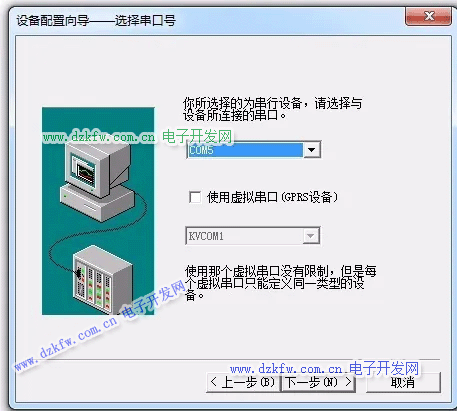

   3、指定通信端口 COM5



6. FX3U與組態王的通信的步驟

   4、指定通信地址為 00

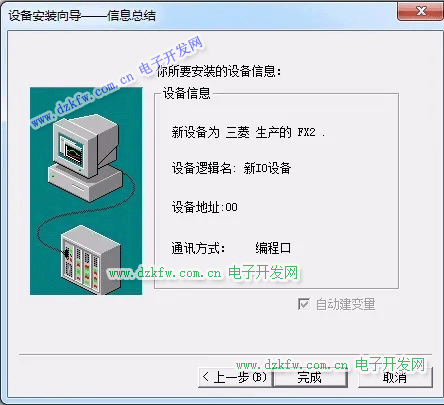

   5、按后續向?qū)Р僮髦钡酵瓿?/P>







7. FX3U與組態王的通信的步驟（這一步很重要，否則通信不成功）

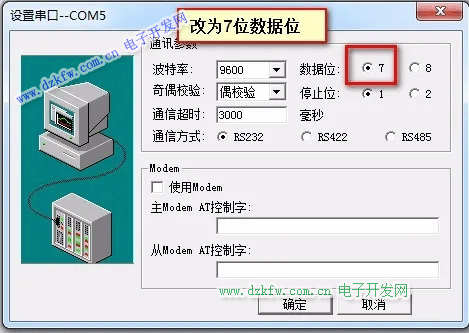

   6、以上步驟結束后，左側設備下面會自動添加COM5端口，雙擊COM5彈出通信參數設置，把數據位8改成7。其它不變。

   FX3U與組態王的通信的步驟結束 ，下面建立通信函數，驗證能否連接成功



8. 下面建立通信函數，驗證能否連接成功

   點擊數據詞典-再點擊新建

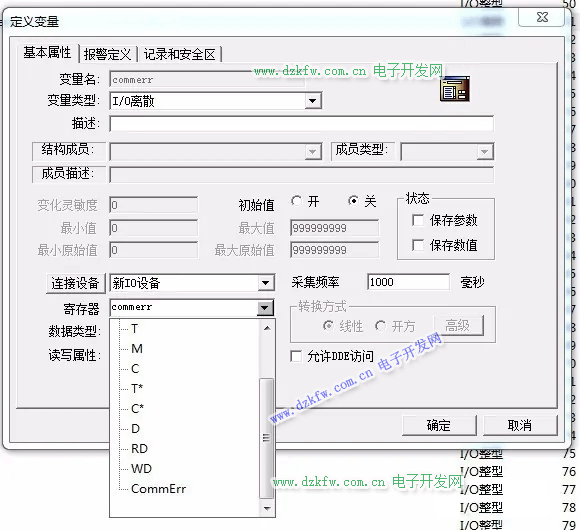

   變量名隨便寫，變量類型為I/O離散型，連接的設備為上面第二步PLC指定的名稱，寄存器為commerr 點擊確定。

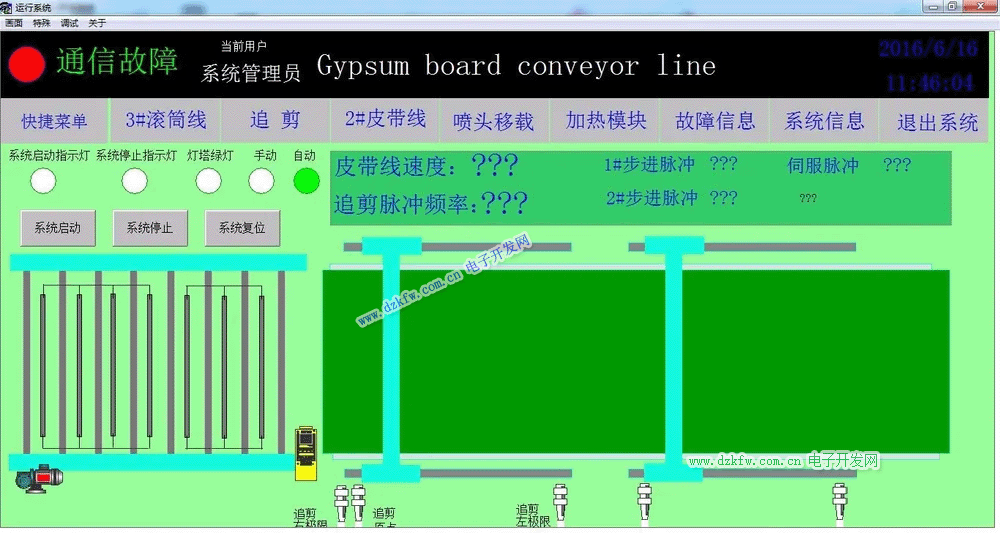

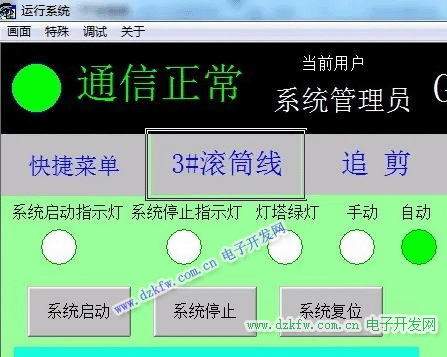

9. 再畫面上添加新畫面，畫好元件后，把電腦連上PLC，點擊VIEW運行新建的工程，通信成功與否，可以通信commerr函數返回的參數確定是否通信成功，也可以查看信息窗口是否連接成功
