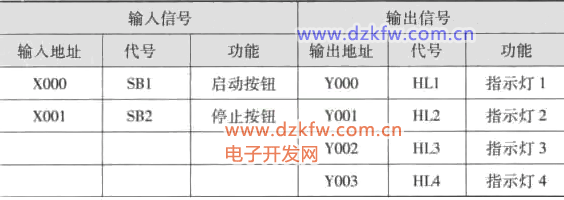

三菱PLC利用計數器實現順序控制的程序IO分配
梯形圖


三菱PLC利用計數器實現順序控制的程序plc梯形圖
當按鈕SB1 按下時，X1上升沿有效時，C0計數值加1，利用觸點大于等于比較指令，當計數器的值大于等于1時Y0輸出有效，第二次按下SB1時，C0計數值變?yōu)?，Y1輸出有效，以此類推，Y2 Y3依次點亮。
當按下X1時，C0被復位，觸點大于等于指令不在成立，所有輸出均復位。
