三菱FX1S/1N/2N/3S/3G/3GC/3U/3UC系列PLC、與組態王軟件以太網通訊。組態王以太網通訊配置

用興達易控CHNet-FX轉換成以太網

1.新建工程并打開工程。

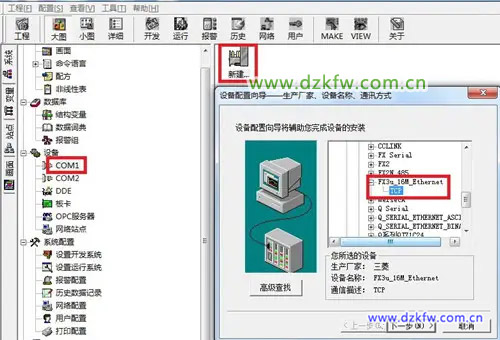

2.點擊“COM1”，選擇“新建”，在彈出的對話框的選擇“FX3u_16M_Ethernet----TCP”，點擊“下一步”。

1

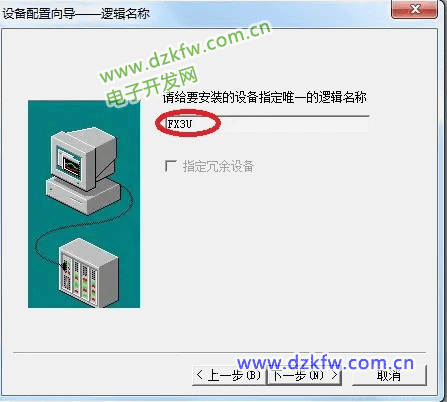

  3.輸入設備的邏輯名稱，點擊“下一步”。

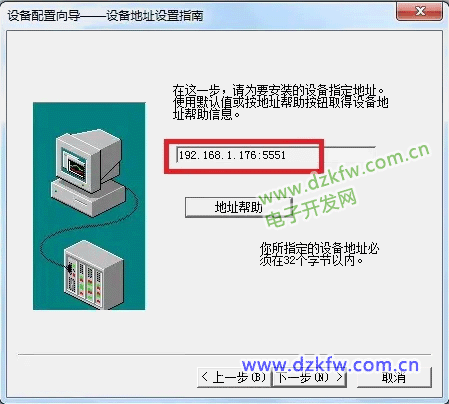

  4.輸入CHNet-FX的IP地址，以及PLC端口號5551

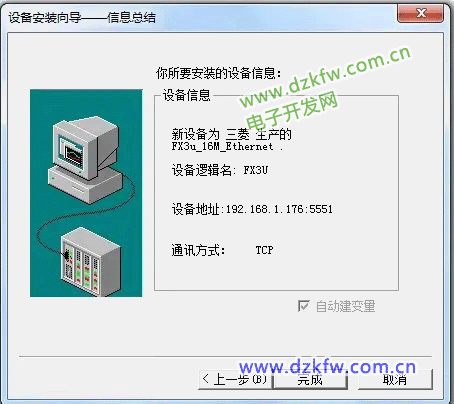

  5.輸入通信參數，默認即可，隨后點擊“完成”。
