干簧傳感器簡介

干簧開關是任一干簧傳感器中的主要組件，因此，了解干簧開關的特性與性能對于了解干簧傳感器非常重要。

將干簧開關植入傳感器膜盒內時，需謹記若干注意事項，例如機械震動對干簧開關造成損壞，或機械壓力導致敏感度變化。由于不同機械震動，造成的損壞可能表現為密封性受損，靈敏度變化，或玻璃管破裂導致無法使用。幸運的是，Hamlin 積累了豐富的干簧傳感器專業知識，從而得以生產質量?jī)?yōu)異且穩定可靠的定制式與標準干簧傳感器。

使用干簧傳感器時，也需謹記若干注意事項。由于干簧傳感器是磁傳感器，因此，應避免在傳感器附近放置鋼鐵等強磁性材料會影響其性能。干簧傳感器附近的電機、變壓器及其他高電流電氣設備也可能造成不良影響。此外，磁鐵與干簧傳感器在低溫環境下都會增強磁性，而在高溫環境下都會減弱磁性。磁性隨溫度變化而發生變化的量，取決于所使用磁鐵及干簧開關的類型。

Hamlin干簧傳感器有許多類型可供選擇。傳感器外殼可以使用塑料或不銹鋼。可使用螺絲安裝或焊接到電路板上。可將傳感器放置到一個孔內，并使用螺母（螺紋型傳感器）或固定螺釘或固定夾（圓管式傳感器）固定。電路板的電氣連接可使用集成式接線盒，或通過接線盒、端子、緊固件連接器或鍍錫引線連接電線。除了幫助客戶從我們的各種標準零件中找到最優的傳感器解決方案，我們還提供定制式解決方案，包括附加組件，例如電阻器、可控硅或電路板相關機件。

將干簧開關放置在一個特定的測試線圈內可以確定其磁靈敏度。靈敏度的單位是安匝（通常簡稱為AT）。干簧開關的AT值等于通過測試線圈的電流乘以干簧開關接點動作處的線圈匝數。不幸的是，不能簡單、精確地將安匝與磁鐵的磁場強度（毫特斯拉（mT）或高斯（G））關聯起來，所以通常建議進行實驗測試。

磁鐵相對于干簧開關的方向是干簧開關/傳感器設計中的另一個重要的考慮因素。干簧開關的軸線必須定向成與磁力線平行，以實現正確的開關激活。

霍爾傳感器簡介

霍爾傳感器是一種固態器件，沒有活動零件，因此，如果不超越霍爾效應電氣負載額定值及其結溫，則其實際運行壽命不受限制。

盡管都是磁性近接傳感器，霍爾效應傳感器與干簧傳感器在工作方式上存在顯著區別。干簧傳感器是一種機械開關，其貴金屬觸點密封在一個小玻璃管內。干簧傳感器有一個數字輸出，沒有模擬功能。干簧開關可通過偏磁來獲得閉鎖版本。霍爾效應傳感器是一種固態器件，沒有活動零件。Hamlin 使用的霍爾效應傳感器有 3 類輸出選項：數字、閉鎖和模擬。每一項技術都有其優點和不足。如果您有以下要求，霍爾效應傳感器可能比干簧傳感器更有優勢：

• 無限壽命及快速運行。例如，如果您有自旋磁應用需求，而且循環率小于 1000 Hz，則干簧傳感器更合適。如果循環率最多為 10KHz，則霍爾效應將可實現遠遠多于十億次的運行循環。相比其他電動設備而言，干簧傳感器的使用壽命通常比較長。對于許多邏輯電平電氣負載而言，干簧傳感器可以實現十億次循環的運行。

• 您需要無振動開關。

• 霍爾傳感器是輪齒速度傳感或旋轉位置傳感的絕佳選擇。干簧傳感器用作輪齒傳感器時，比較難偏磁及獲得長期的穩定性。

干簧傳感器和霍爾傳感器的比較

如果您有以下要求，干簧傳感器可能優于霍爾效應傳感器：

• 您需要一個無需電源的兩線器件。

• 您需要防 ESD，而且要求目標價格比較低。

• 特殊干簧傳感器在低電流情況下的有效切換電壓可高達 240 Vac。霍爾器件通常限于 5 至 24Vd，及小于 50mA

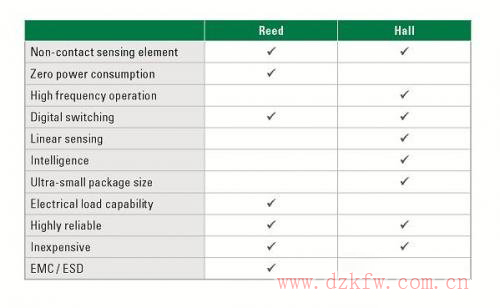

表1 ：干簧傳感器和霍爾傳感器比較表

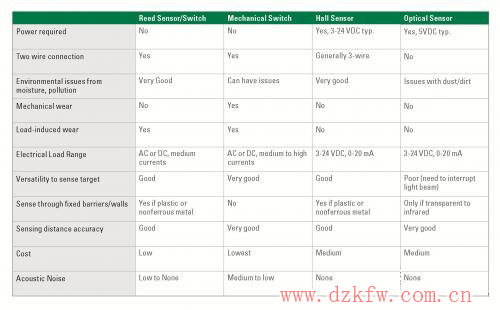

表2 ：干簧傳感器和霍爾傳感器與其他傳感技術比較

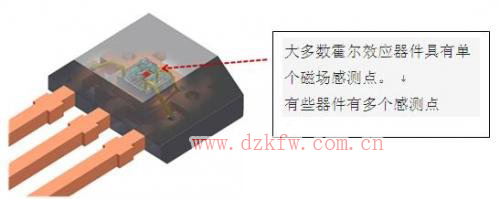

圖1：霍爾效應傳感器將磁場轉換成電壓
