霍爾傳感器簡介與分類

霍爾傳感器，英文名稱為Hall sensor，是根據霍爾效應制作的一種磁場傳感器，主要用于力測量，具有精度高、線性度好等多種特點，現已在工業自動化技術、檢測技術、信息處理等方面有著極廣泛的應用。

霍爾傳感器可分為線型和開關型兩種。線型霍爾傳感器又可分為開環式線性霍爾傳感器和閉環式線性霍爾傳感器（又稱為零磁通霍爾傳感器），主要包括霍爾元件、線性放大器和設計跟隨器三大部分，用于測量交流電流、直流電流、電壓。開關型霍爾傳感器主要包括霍爾元件、差分放大器、穩壓器、斯密特觸發器、輸出級組成，用于數字量的輸出。

一．霍爾傳感器電路圖大全（霍爾傳感器信號放大電路）

二．霍爾傳感器電路圖大全（霍爾接近開關組成的計數器電路）

HK-1型霍爾接近開關組成的計數器電路圖中采用了光電耦合器隔離和8位計算器。每當磁鋼接近HK－1開關一次，計算器記一個數，并累加，從而完成計數功能。

三．霍爾傳感器電路圖大全（霍爾接近開關用于數控機床PLC電路）

此電路還可用于數控機床可編程控制器（PLC）上，其精度可達0.02mm，還可用于高速沖床、復雜紋進模具的送切料、行程控制等方面。

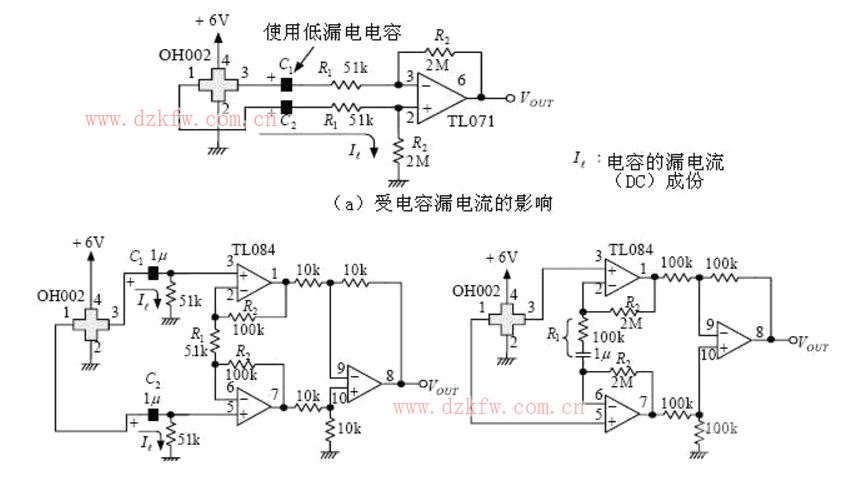

四．霍爾傳感器電路圖大全（霍爾傳感器放大電路圖解）

五．霍爾傳感器電路圖大全（霍爾電流電壓傳感器原理圖）

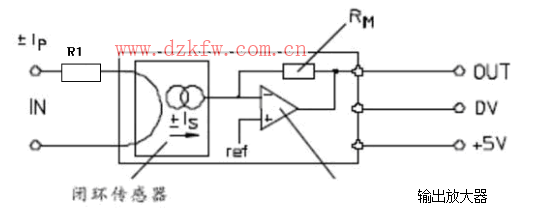

磁平衡式霍爾電電壓傳感器工作原理

原邊電壓Vp通過原邊電阻R1轉換為原邊電流Ip，Ip產生的磁通量與霍爾電壓經放大產生的副邊電流Is通過副邊線圈所產生的磁通量相平衡。副邊電流Is精確地反映原邊電壓。

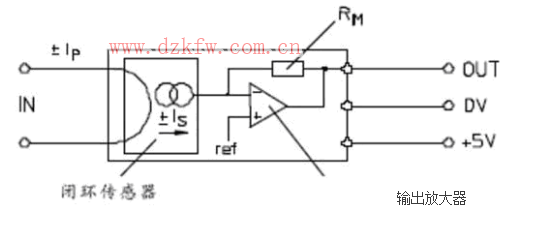

磁平衡式霍爾電流傳感器工作原理：

原邊電流Ip產生的磁通量與霍爾電壓經放大產生的副邊電流Is通過副邊線圈所產生的磁通量相平衡。副邊電流Is精確地反映原邊電流。：

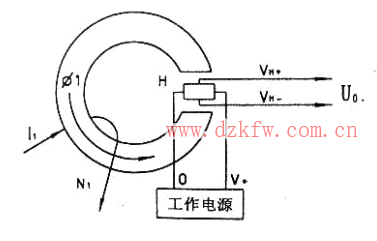

直檢式霍爾電流傳感器工作原理

如圖。由于磁路與霍爾器件的輸出具有良好的線性關系，因此霍爾器件輸出的電壓訊號U0可以間接反映出被測電流I1的大小，即：I1∝B1∝U0;把U0定標為當被測電流I1為額定值時，U0等于50mV或100mV。這就制成霍爾直接檢測（無放大）電流傳感器
