路由器定時關機裝置,Timer for router， NE555

關鍵字：NE555,定時關機電路

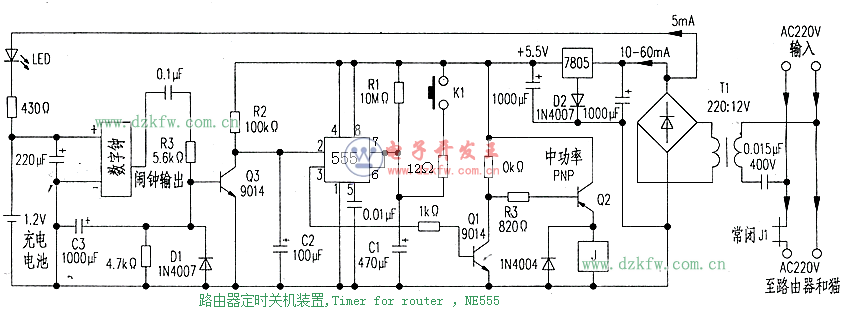

    電路如附圖所示．通電時+5.5V電源通過R1對C1充電，同時也通過R2對C2充電，但由于R1、C1的時間常數很大．所以C2先充好電。由于555的第②腳的電壓高于第⑥、⑦腳，它的第③腳便會輸出低電平，致使Q1截止，Q2導通，繼電器J吸合，觸點J1斷開，220V輸出被截?cái)唷�C1上的電壓由于充電會慢慢升上來．約1.5小時后，第⑥、⑦腳電壓就高于第②腳，555立即翻轉，第③腳輸出變成高電平，致使Q1導通，Q2截止，繼電器J釋放，J1閉合，才有了220V輸出，路由器和貓即得電而工作。也就是說此設備通電后約1.5小時方能正常工作。

    為加快首次開機的時間．電路中設置了按鈕開關K1．其作用是加速C1的充電過程．從而促使Q2迅速截止，繼電器J釋放，J1閉合．使路由器和貓迅速得電而工作起來。若遇到停電，也可用按K1的辦法來快速開機。

    把鬧鐘設到半夜4:00．屆時鬧鐘響了，鈴聲輸出的音頻交流電．經D1整流成直流正電壓，加到Q3基極，使它導通，于是其集電極電壓下降，促使555第②腳的電壓低于第⑥、⑦腳，555立即翻轉，第③腳輸出又變成低電平，致使Q1截止，Q2導通，繼電器J吸合，J1斷開，220V又沒有了輸出，路由器和貓即失電而休息。因?yàn)槌潆姡珻1上的電壓會慢慢升上來，1.5小時后．又重復循環一個過程。

    就是說，只要555第②腳不受到觸發的話，Q2就一直維持截止，繼電器也不會吸合．220V一直都有輸出．路由器和貓將持續工作。所以數字鐘的作用只是讓路由器和貓每天休息1.5小時左右。555的作用只是一個延時器，因?yàn)轸[鐘只能鬧一分鐘．達不到1.5小時。555的延時長短約為1.1乘以R1C1，即1.1×10MΩ×470μF=5170秒(約等于1.44小時)。其實延時到3小時最好，但電解電容C1要增加到1000μF，這一來漏電也增加，電路會不穩定。

    數字鐘(或數字表)用浮充法供電，充電電流是流經LED的，所以它總是亮著．故可兼作指示燈及照明燈。變壓器T1采用12V／1w的。為節電，特串入0.15電容。因繼電器線包為6V／60mA，其實5.5V供電已能可靠工作。在穩壓集成塊7805上串接硅二極管．其輸出即變成5.5V，這可以省一點電。圖中R3、C3以及C2都有抗干擾和對鬧鈴信號進行濾波的作用。繼電器設計的是用常閉觸點來接通路由器和貓，所以每天22.5個小時其線包都不通電．為該裝置節約了電力。

作者：蘭得春
