NE555手觸式定時供水水龍頭,NE555 Automatic faucet

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-08-15

NE555手觸式定時供水水龍頭,NE555 Automatic faucet

關鍵字:NE555,水龍頭電路圖

NE555手觸式定時供水水龍頭,NE555 Automatic faucet

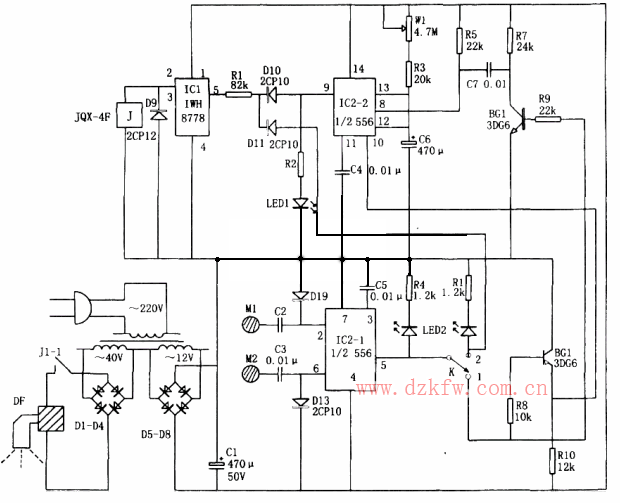

如圖所示為手觸式定時供水控制閥電路。該控制閥由降壓整流電路、雙穩態觸發電路IC2-1(1/2556)、定時電路IC2-2(1/2556)、繼電器控制電路等組成。降壓整流電路為IC1(IWH8778)、IC2(556)等提供直流電壓VDD=+12V。當觸摸金屬片M2時,IC22-1和C2、C3、D12、D13組成的雙穩態觸發電路發生翻轉,由⑤腳輸出的高電平使BG2截止,BG1導通,且點亮LED2,從而又使單穩定時電路IC2-2翻轉,定時時間為td=1.1(R3+Rw1)C6,由IC2-2⑨腳輸出的高電平使IC1功率開關管導通,繼電器J吸合,J1-1觸點閉合,電磁閥DF通電開啟、放水。定時時間到,IC1關閉,停止放水。當開關K撥到“2”位時,為人工放水狀態,需要關閉時,觸摸M2即停止放水。



Tags:NE555,手觸式定時,水龍頭電路圖,556
