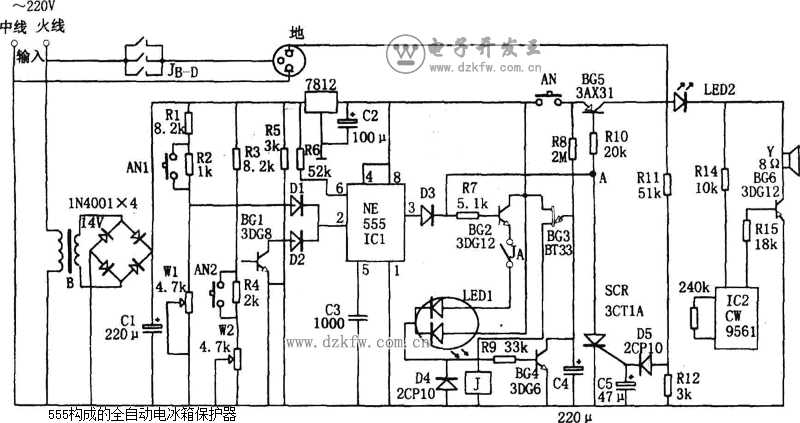

如圖所示為全自動電冰箱保護器電路。該保護器由降壓整流電路、欠壓與過壓控制電路、延時電路、漏電檢測電路和聲光報警電路等組成。其 中降壓整流電路為整個電路提供直流電壓。

本保護器具有過壓和欠壓保護、斷電延時、漏電自動斷電、聲光報警等多種功能，從而可避免對電冰箱造成意外的損傷。 NE555保護電路過壓欠壓冰箱保護電路
