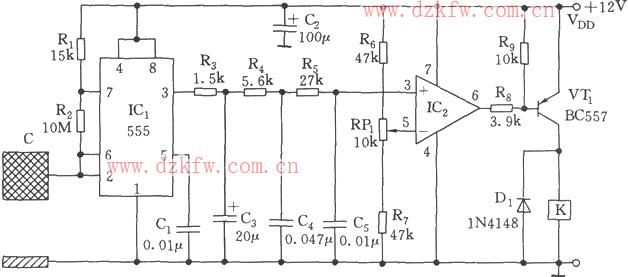

容性感應接近開關電路如圖所示，電路由容性振蕩器、積分網絡、比較電路和繼電控制電路四部分組成。

　　當人體接近感應金屬板C時，對地的感應電容增加，使555時基電路組成的無穩態多諧振蕩器起振或使振蕩頻率發生變化，輸出的交替方波經三級積分網絡后，加至IC2(LM324運放)比較器的同相端，與設定的參考電壓比較，輸出一個跳變的負脈沖，VT1導通，繼電器K吸合，接通負載電路。反之?dāng)嚅_(kāi)。感應板尺寸的選擇，應使振蕩頻率不低于幾千kHz。
