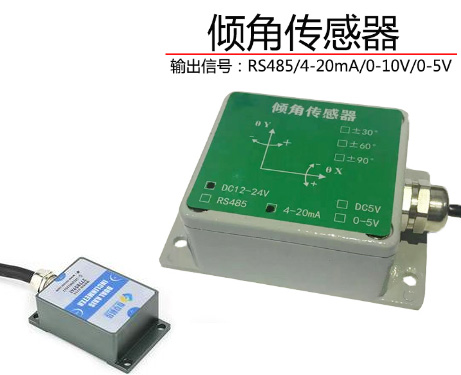

傾角傳感器又稱作傾斜儀、測斜儀、水平儀、傾角計，常用于系統的水平角度變化測量，此類傳感器過去只是簡單的水泡水平儀，隨著自動化和電子測量技術的發展，傾角傳感器的種類也逐漸增多，從工作原理上可分為“固體擺”式、“液體擺”式、“氣體擺”三種傾角傳感器，下面我們了解一下它們的工作原理。

1、固體擺式傾角傳感器

如圖所示，其由擺錘、擺線、支架組成，擺錘受重力G和擺拉力T的作用，其合外力

F =G sinθ=mg sinθ

式中的θ為擺線與垂直方向的夾角。在小角度范圍內測量時，可以認為F與θ成線性關系。如應變式傾角傳感器就是基于此原理。

固體擺在設計中廣泛采用力平衡式伺服系統，如圖所示，其由擺錘、擺線、支架組成， 擺錘受重力G和擺拉力T的作用，其合外力F =G sinθ=mg sinθ。其中，θ為擺線與垂直方向的夾角。在小角度范圍內測量時，可以認為F與θ成線性關系，應變式傾角傳感器就基于此原理。

2、液體擺式傾角傳感器

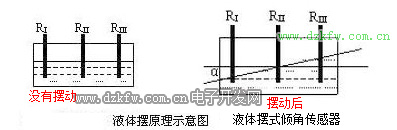

液體擺的結構原理是在玻璃殼體內裝有導電液，并有三根鉑電極和外部相連接，三根電極相互平行且間距相等，如圖所示。當殼體水平時，電極插入導電液的深度相同。如果在兩根電極之間加上幅值相等的交流電壓時，電極之間會形成離子電流，兩根電極之間的液體相當于兩個電阻RI和RIII。若液體擺水平時，則RI＝RIII。

當玻璃殼體傾斜時，電極間的導電液不相等，三根電極浸入液體的深度也發生變化，但中間電極浸入深度基本保持不變。左邊電極浸入深度小，則導電液減少，導電的離子數減少，電阻RI增大，相對極則導電液增加，導電的離子數增加，而使電阻RIII 減少，即RI＞RIII。反之，若傾斜方向相反，則RI＜RIII。

在液體擺的應用中也有根據液體位置變化引起應變片的變化，從而引起輸出電信號變化而感知傾角的變化。在實用中除此類型外，還有在電解質溶液中留下一氣泡，當裝置傾斜時氣泡會運動使電容發生變化而感應出傾角的“液體擺”。

3、氣體擺式傾角傳感器

“氣體擺”式慣性元件由密閉腔體、氣體和熱線組成，當腔體所在平面相對水平面傾斜或腔體受到加速度的作用時，熱線的阻值發生變化，并且熱線阻值的變化是角度q或加速度的函數，因而也具有擺的效應。其中熱線阻值的變化是氣體與熱線之間的能量交換引起的。

“氣體擺”式慣性器件的敏感機理基于密閉腔體中的能量傳遞，在密閉腔體中有氣體和熱線，熱線是唯一的熱源。當裝置通電時，對氣體加熱。在熱線能量交換中對流是主要形式。

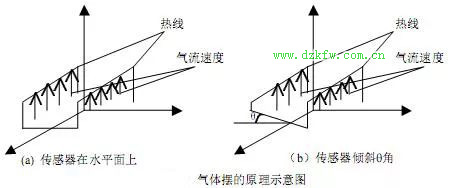

氣體擺式檢測器件的核心敏感元件為熱線。電流流過熱線，熱線產生熱量，使熱線保持一定的溫度。熱線的溫度高于它周圍氣體的溫度，動能增加，所以氣體向上流動。在平衡狀態時，如圖4(a)所示，熱線處于同一水平面上，上升氣流穿過它們的速度相同，即V1=V1′，這時，氣流對熱線的影響相同，由式(7)可知，流過熱線的電流也相同，電橋平衡。當密閉腔體傾斜時，熱線相對水平面的高度發生了變化，如圖4(b)所示，因?yàn)槊荛]腔體中氣體的流動是連續的，所以熱氣流在向上運動的過程中，依次經過下部和上部的熱線。若忽略氣體上升過程中克服重力的能量損失，則穿過上部熱線的氣流已經與下部熱線的產生熱交換，使穿過兩根熱線時的氣流速度不同，這時V2¢>V2，因此流過兩根熱線的電流也會發生相應的變化，所以電橋失去平衡，輸出一個電信號。傾斜角度不同，輸出的電信號也不同。

固、液、氣體擺性能比較

就基于固體擺、液體擺及氣體擺原理研制的傾角傳感器而言，它們各有所長。在重力場中，固體擺的敏感質量是擺錘質量，液體擺的敏感質量是電解液，而氣體擺的敏感質量是氣體。氣體是密封腔體內的唯一運動體，它的質量較小，在大沖擊或高過載時產生的慣性力也很小，所以具有較強的抗振動或沖擊能力。但氣體運動控制較為復雜，影響其運動的因素較多，其精度無法達到軍用武器系統的要求。

固體擺傾角傳感器有明確的擺長和擺心，其機理基本上與加速度傳感器相同。在實用中產品類型較多如電磁擺式，其產品測量范圍、精度及抗過載能力較高，在武器系統中應用也較為廣泛。液體擺傾角傳感器介于兩者之間，但系統穩定，在高精度系統中，應用較為廣泛，且國內外產品多為此類。目前，傾角傳感器成為橋梁架設、鐵路鋪設、土木工程、石油鉆井、航空航海、工業自動化、智能平臺、機械加工等領域不可缺少的重要測量工具。
