三菱PLC只用溫控開關實現加熱，自動恒溫，定時停止的梯形圖

K85是溫度下限，K100是溫度上限，可自行設定。D12為所讀取的實際溫度。

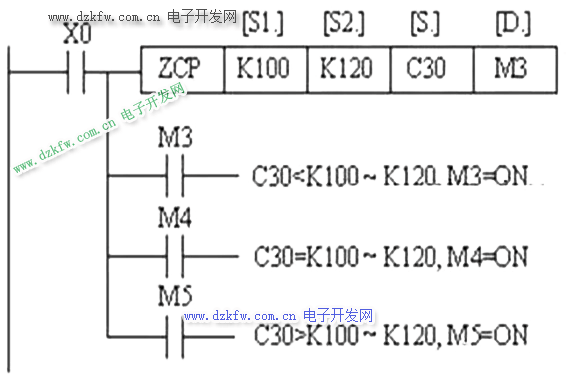

三菱PLC的ZCP指令使用說明如圖所示：

將一個操作數[S.]與兩個操作數[S1.]和[S2.]形成的區間比較，且[S1.]不得大于[S2.]，結果送到[D.]中。當X0接通時，根據C30與K100、K120之間的比較結果，分別對M3、M4、M5進行賦值。
