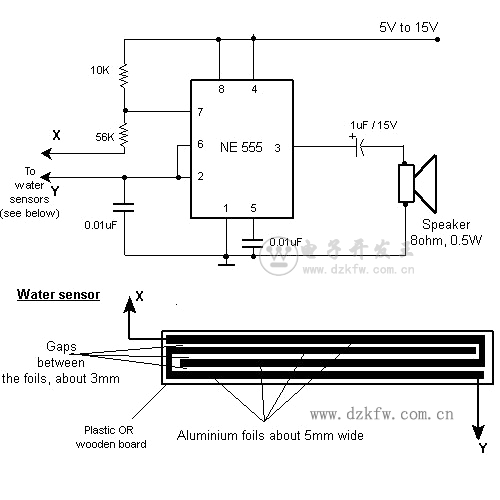

這個下雨告知器電路很簡單，555時基集成電路組成一個多諧振蕩器，經由2、7兩引腳外接的傳感器觸發。當雨點落到傳感器上時，將觸發555構成的多諧振蕩器起振，由揚聲器發聲達到提醒的目的。

振蕩器頻率約為1千赫茲，所以揚聲器發出的是一千赫茲的持續聲音，如果覺得枯燥，可以用555輸出的這一信號控制你認為更好聽的聲音，如音樂片等等。

傳感器的制作參見圖示。不要將它與地面平行放置，應該與地面約30 -45度角傾斜放置。這使得雨點落在傳感器上會流動，以提高下雨提醒的及時準確性。并防止雨停后傳感器上仍然積水不能及時解除振蕩狀態。

用來制作傳感器的金屬要鋁而不是銅。這是因為銅如果長期暴露于潮濕環境，表面會形成藍色的氧化氮使其傳感作用失效，一定要使用的話必須定期清理。最好以鋁箔做成，然后用環氧膠粘劑粘在塑料板上，或者用小螺絲釘。

X和Y兩條線與傳感器的連接可以用小鱷魚夾，或者也可以使用螺絲。
