遮擋式紅外聲光報警裝置,Infrared alarm

關鍵字：紅外報警電路圖

作者：熊如貴

本文介紹一種遮擋式紅外探測聲光報警裝置安全保護器，紅外發射接收頭可安裝在通道或房門的兩側，探測到有遮擋式物體經過時，會發出聲光報警。該電路簡單，制作調試方便。

　　工作原理

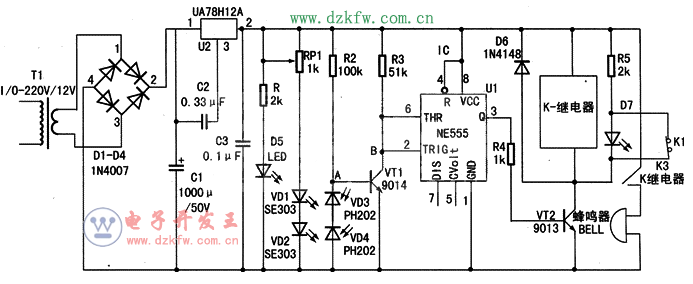

    該電路由交流降壓整流電路，紅外發射電路，紅處光電轉換電路，繼電器控制的聲光報警電路等組成，如下圖所示。

　　220伏交流電源電壓經變壓器降壓后輸出1 2伏的交流電壓，再經D1-D4整流、電容C1濾波，然后由三端穩壓電路UA78H12A穩壓，輸出12伏直流電壓提供給后續電路。

　　C2和C3為濾波電容；發光二極管D5作電源指示燈，R1降壓限流，使D5正常工作。

　　紅外發光二極管VD1、VD2和RP1組成紅外發光電路，可調電阻RP1用作降壓限流用，通過調節RP1的大小，使紅外發光二極管VD1和VD2的工作電流限制在90mA之內，以免使發光管電流過大而燒毀，并保證其正常工作。VD3和VD4為紅外光敏二極管，它和R2組成光電轉換器，在紅外光發射與接收間的紅外線光路不被遮擋時，VD3和VD4將VD1和VD2發來的紅外光信號轉換成電信號，使VD3和VD4呈低阻抗（約幾千歐），使A點的電壓Ua≤0.35V，VT1呈截止?fàn)顟B(tài)，B點呈高電平，使IC處于復位狀態（1C1的3腳為低電平）。在紅外光發射與接收問的紅外線光路被遮擋時。VD3和VD4接收不到VD1和VD2發來的紅外光，VD3和VD4呈高阻（暗阻大于或等于500kΩ）使A點電位升高，VT1飽和導通，B點電位≤0.4 V，使IC1置位（IC的3腳為高電平）。

　　I C 1采用時基集成電路555，在它的觸發端2腳（點）的電壓低于1／3 V CC時，可使555處于置位狀態（3腳呈高電平），該上跳變脈沖使V T2飽和導通，繼電器K通電吸合，常閉觸點K1斷開，二極管D7正常發光；而常開觸點（K3）閉合，蜂鳴器（BELL）發出報警聲音，從而實現紅外探測聲光報警。

　　在集成電路555的觸發端2腳（B點）的電壓高于2／3Vcc時，555便轉呈復位狀態（3腳為低電平）使V T2載止，繼電器K斷電，其常閉觸點閉合，K3斷開，二極管D7和蜂鳴器（BELL）不工作。

D6為續流二極管，作用是抑制繼電器線圈在晶體管由飽和跳到截止時所產生的大幅度的反電動勢，從而保護晶體管。
