電子制作CD4069做的感應測電筆,CD4069 test pencil

關鍵字：CD4069,電筆電路

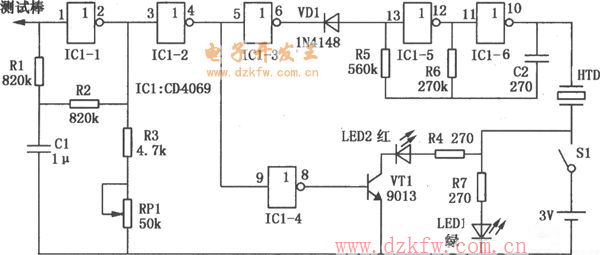

感應測電筆電路圖如下

其靈敏度比普通測電筆高，且能懸空測量導線是否帶電，這是普通測電筆所不能做到的。
ICl為六反相器集成電路CD4069，其反相器IC1-1及周?chē)�元件組成一個高輸入阻抗、高增益的電壓放大器。探針接收到微弱電場信號后，經該放大器放大輸出，并通過反相器ICl-2整形去控制后級電路。反相器ICl-5、IC1-6和電阻R5、R5及電容C2組成多諧振蕩器，其工作受控于反相器ICl-3的工作狀態。探針檢測到信號時，ICl-3輸出高電平，二極管VDl截止，振蕩器工作，推動壓電陶瓷片HTD發聲。同時反相器ICl-4輸出高電平，三極管VTl導通，紅色發光二極管LED2點亮，表示被測導線帶電。聲光顯示的靈敏度可通過調整電位器RPl使之合適，調節電容C2、電阻R5可以獲得滿意的音調。本電路耗電甚微，可用兩節紐扣電池供電。
