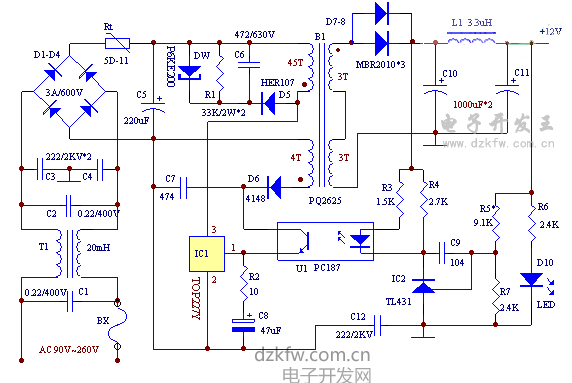

會員注冊TOP22X系列雖然出來得比較早，但外圍簡單、高效，適合初學者制作。圖下面的是量產的真實數(shù)據(jù)。變壓器都是PC40材質。同樣適合100KHZ的其它芯片驅動的單端反激式開關電源！
|
1. 12V/1A，12W電源。IC用TOP223Y，100KHz。 磁芯：EE19，氣息：0.15mm, 初級電感：950uH， 初級：直徑0.21單線饒110T，次級：0.41*2繞11T，反饋：8T |
2. 12V/1.5A，18W電源。IC用TOP223Y，100KHz。 磁芯：EE22，氣息：0.2mm, 初級電感：900uH， 初級：直徑0.26單線饒85T，次級：0.47*3繞10T，反饋：8T |
|
3. 12V/2A，24W電源。IC用TOP223Y，100KHz。 磁芯：EE25，氣息：0.25mm, 初級電感：850uH， 初級：直徑0.33單線饒85T 次級：0.47*4繞10T，反饋：8T |
4. 12V/2.5A，30W電源。IC用TOP223Y，100KHz。 磁芯：PQ2020，氣息：0.25mm, 初級電感：800uH， 初級：直徑0.33單線饒75T，次級：0.47*5繞9T，反饋：6T |
|
5. 12V/3A，36W電源。IC用TOP224Y，100KHz。 磁芯：EC28，氣息：0.25mm, 初級電感：730uH， 初級：直徑0.33單線饒60T，次級：0.47*5繞8T， 反饋：5T |
6. 12V/4.2A，50W電源。IC用TOP224Y，100KHz。 磁芯：PQ2620，氣息：0.25mm, 初級電感：700uH， 初級：直徑0.33單線饒50T，次級：0.47*8繞6T，反饋：4T |
|
7. 12V/5A，75W電源。IC用TOP225Y，100KHz。 磁芯：PQ2625，氣息：0.3mm, 初級電感：600uH， 初級：直徑0.41單線饒48T，次級：0.47*8繞6T，反饋：4T |
8. 12V/8.1A，100W電源。IC用TOP227Y，100KHz。 磁芯：EC35，氣息：0.35mm, 初級電感：550uH， 初級：直徑0.41*2饒45T，次級：0.47*15繞6T，反饋：4T |
|
9. 12V/10A，120W電源。IC用TOP227Y，100KHz。 磁芯：PQ3230，氣息：0.35mm, 初級電感：450uH， 初級：直徑0.41*2饒38T，次級：0.47*18繞5T，反饋：3T |
|
