MIC2182電流型同步降壓穩壓器,MIC2182 APPLICATION

關鍵字：MIC2182，同步降壓電路圖

    幾家半導體制造商所提供的電流型降壓控制器的輸入電壓范圍是26v～36v．但輸出電壓范圍只能從基準電壓到大約6v．這種輸出電壓的局限性是電流檢測放大器的共模電壓限制引起的。在實際應用中．要求的電源應能為打印機、服務器、路由器、網絡設備和測試設備產生較高的輸出電壓。采用常規降壓穩壓器來提供較高的電壓是一個難題。

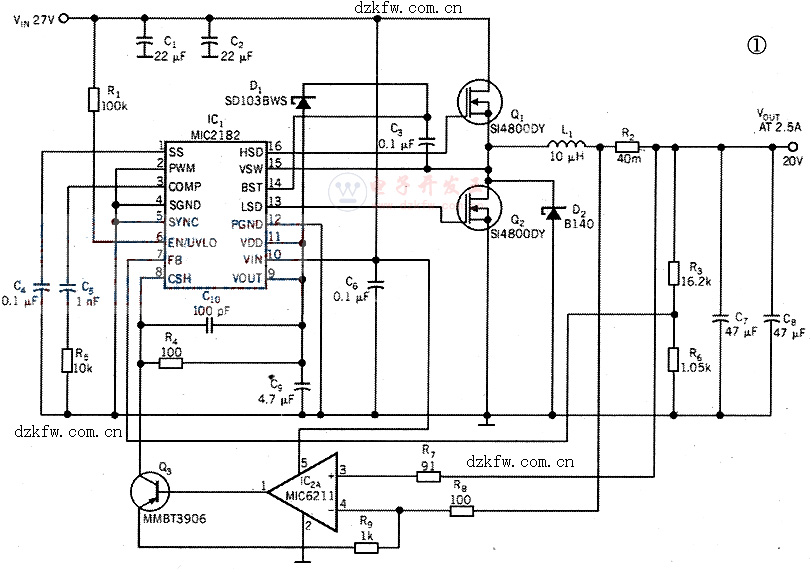

    圖1所示電路可解決這個難題。采用一個外部運算放大器、一個小信號pnp三極管和一個電壓降壓穩壓器Ic1，在負載電流高達2.5A時通過27V輸入電源，就能提供20V輸出電壓。只要調定檢測電阻R4的阻值，就可提供較大的負載電流。圖1中的Ic1是MIC2182．運算放大器IC2是MIC6211．電阻R3和R6按下列公式?jīng)Q定輸出電壓：Vout=Vfb(1+R3／R6)=20V．

    降壓穩壓器的Csh(引腳⑧)和Vout(引腳⑨)通�？缃釉跈z測電阻R4兩端。該穩壓器在檢測到這兩根引腳之間的電壓接近100mv時，就會確定電流極限。在Vout=20v的情況中，運算放大器和Q3就會使R2上的壓降從20v降低到5V，這就使降壓穩壓器內部電流的檢測放大器處于輸入共模范圍之內。為了更清楚地了解電路的工作原理，假設：為了獲得規定的的負載電流，R2上的壓降為40mv。流過R8的電流為400μA((20.04-20)／100)，流過R9和R4(經由Q3)的電流也是400uA。而這一電流在R4上產生的壓降為40mv(400uA×100Ω)。控制器的Vout引腳與內部5V穩壓器(VDD)和R4相連，R4的另一端則與引腳Csh相連接。IC1的Vout引腳上的電壓為5v，Csh引腳上的電壓為5.04v。這兩根引腳間的電壓差也正好是R2上的壓降。圖1所示的簡單電路，使常規低輸出電壓電流型降壓穩壓器．就可以在負載電流高達2.5A．且Vout=20v的情況下獲得大于95％的效率。
