TL5001使用P-MOSFET的降壓電路,TL5001+PMOSFET BUCK CONVERTER

關(guān)鍵字：TL5001,降壓電路圖

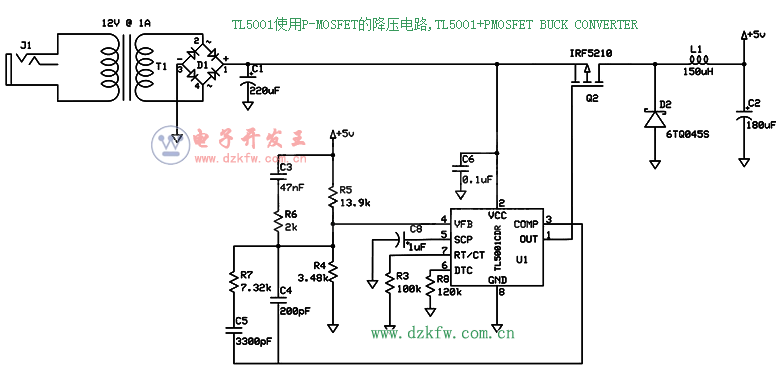

TL5001如果外接的是P溝道的MOSFET，那降壓電路就變得很簡單，下圖就是個例子，12V輸入5V輸出。圖上并沒有給出輸出電流大小，如果電流不大，對效率的要求也不高，其實使用MC34063來做更簡單。

我總覺得他少接了一個電阻，就是芯片輸出端與電源正極那里應(yīng)該要接個電阻吧。
