寫在前面：

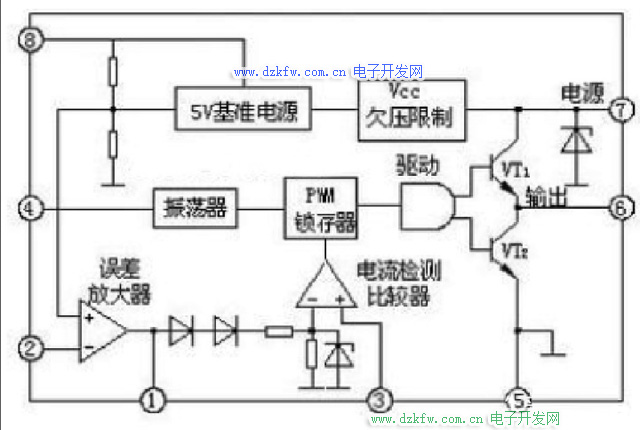

引腳說明：

①腳：誤差放大器的輸出端，外接阻容元件用于改善誤差放大器的增益和頻率特性

②腳：反饋電壓輸入端，此腳電壓與誤差放大器同相端的2.5V基準電壓進行比較，產生誤差電壓，從而控制脈沖寬度

③腳：電流檢測輸入端，當檢測電壓超過1V時縮小脈沖寬度使電源處于間歇工作狀態

④腳：定時端，內部振蕩器的工作頻率由外接的阻容時間常數決定，

⑤腳：公共端

⑥腳：推挽輸出端，內部為圖騰柱式，上升、下降時間僅為50ns驅動能力為

⑦腳：直流電源供電電端，具有欠、過壓鎖定功能，芯片功耗為15mW

⑧腳：5V基準電壓輸出端，具有50mA的負載能力

1、穩壓環路原理

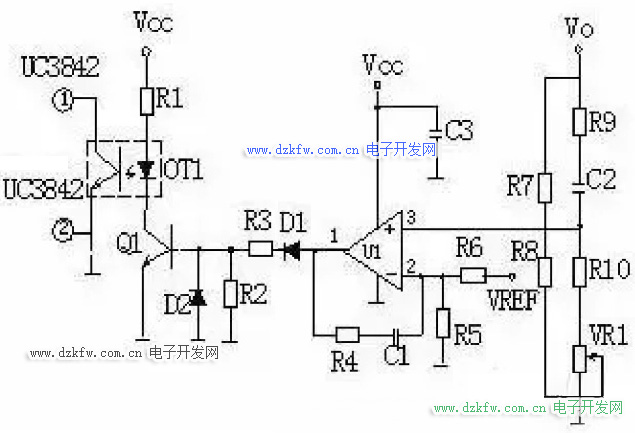

1）原理圖



2）工作原理

• 當輸出 U0升高，經取樣電阻R7、R8、R10、VR1分壓后，U1③腳電壓升高，當其超過U1②腳基準電壓后 U1①腳輸出高電平，使Q1導通，光耦OT1發光二極管發光，光電三極管導通，UC3842①腳電位相應變低，從而改變U1⑥腳輸出占空比減小，U0降低。
• 當輸出 U0降低時，U1③腳電壓降低，當其低過U1②腳基準電壓后U1①腳輸出低電平，Q1不導通，光耦OT1發光二極管不發光，光電三極管不導通，UC3842①腳電位升高，從而改變U1⑥腳輸出占空比增大，U0降低。周而復始，從而使輸出電壓保持穩定。調節VR1可改變輸出電壓值。

反饋環路是影響開關電源穩定性的重要電路。如反饋電阻電容錯、漏、虛焊等，會產生自激振蕩，故障現象為：波形異常，空、滿載振蕩，輸出電壓不穩定等。

2、短路保護電路

1）在輸出端短路的情況下，PWM控制電路能夠把輸出電流限制在一個安全范圍內，它可以用多種方法來實現限流電路，當功率限流在短路時不起作用時，只有另增設一部分電路。

注：PWM電路即脈沖寬度變調電路除了可以監控功率電路的輸出狀態之外，同時還提供功率元件控制信號，因此廣泛應用在高功率轉換效率的switching 電源、馬達Inverter、音響用D 極增幅器、DC-DC Converter、UPS等各種高功率電路。

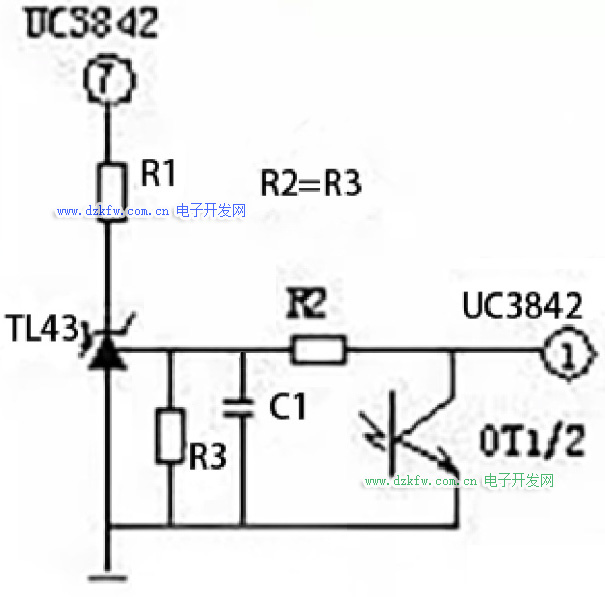

2）短路保護電路通常有兩種，圖2是小功率短路保護電路。



基本原理：當輸出電路短路，輸出電壓消失，光耦OT1不導通，UC3842①腳電壓上升至5V左右，R1與R2的分壓超過TL431基準，使之導通，UC3842⑦腳VCC電位被拉低，IC停止工作。UC3842停止工作后①腳電位消失，TL431不導通UC3842⑦腳電位上升，UC3842重新啟動，周而復始。當短路現象消失后，電路可以自動恢復成正常工作狀態。

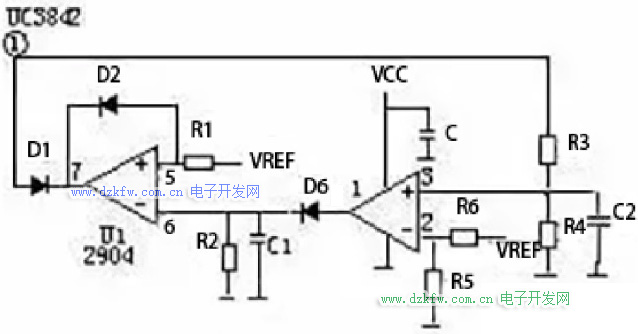

3）中功率短路保護電路



基本原理：當輸出短路，UC3842①腳電壓上升,U1 ③腳電位高于②腳時，比較器翻轉①腳輸出高電位，給 C1充電，當C1兩端電壓超過⑤腳基準電壓時 U1⑦腳輸出低電位，UC3842①腳低于1V，UC3842 停止工作，輸出電壓為0V，周而復始，當短路消失后電路正常工作。R2、C1是充放電時間常數，阻值不對時短路保護不起作用。

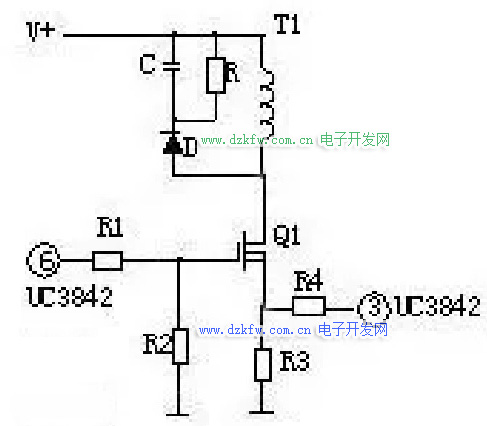

4）限流、短路保護電路



當輸出電路短路或過流，變壓器原邊電流增大，R3 兩端電壓降增大，③腳電壓升高，UC3842⑥腳輸出占空比逐漸增大，③腳電壓超過1V時，UC3842關閉無輸出。

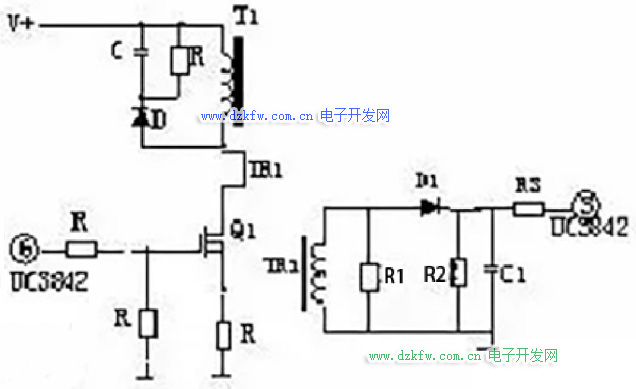

5）電流互感器取樣電流的保護電路



輸出電路短路或電流過大，TR1次級線圈感應的電壓就越高，當UC3842③腳超過1伏，UC3842停止工作，周而復始，當短路或過載消失，電路自行恢復。

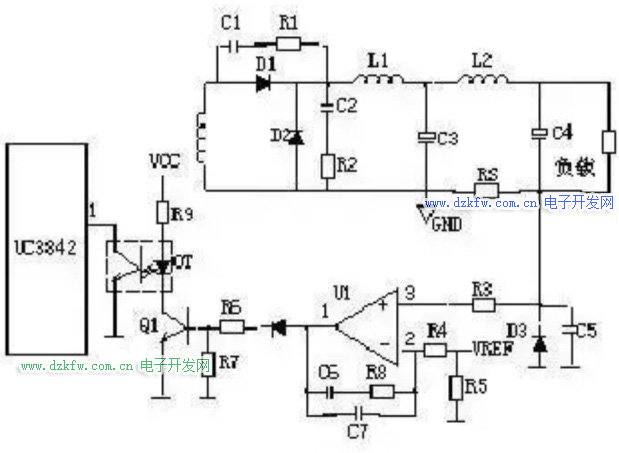

3、輸出端限流保護



上圖是常見的輸出端限流保護電路，其工作原理簡述如上圖：當輸出電流過大時，RS（錳銅絲）兩端電壓上升，U1③腳電壓高于②腳基準電壓，U1①腳輸出高電壓，Q1導通，光耦發生光電效應，UC3842①腳電壓降低，輸出電壓降低，從而達到輸出過載限流的目的。

4、輸出過壓保護電路的原理

輸出過壓保護電路的作用是：當輸出電壓超過設計值時，把輸出電壓限定在一安全值的范圍內。當開關電源內部穩壓環路出現故障或者由于用戶操作不當引起輸出過壓現象時，過壓保護電路進行保護以防止損壞后級用電設備。應用最為普遍的過壓保護電路有如下幾種：

1）可控硅觸發保護電路



如圖7所示，當Uo1輸出升高，穩壓管（Z3）擊穿導通，可控硅（SCR）的控制端得到觸發電壓，因此可控硅導通。Uo2電壓對地短路，過流保護電路或短路保護電路就會工作，停止整個電源電路的工作。當輸出過壓現象排除，可控硅的控制端觸發電壓通過R對地泄放，可控硅恢復斷開狀態。

-->可控硅是可控硅整流元件的簡稱（SCR），是一種具有三個PN 結的四層結構的大功率半導體器件，一般由兩晶閘管反向連接而成。它的功能不僅是整流，還可以用作無觸點開關的快速接通或切斷；實現將直流電變成交流電的逆變；將一種頻率的交流電變成另一種頻率的交流電等等。

2）輸出限壓保護電路

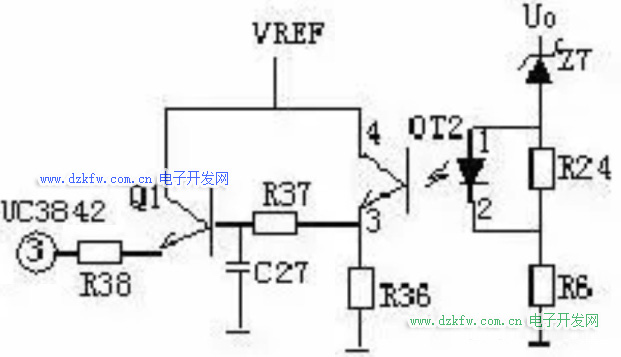

輸出限壓保護電路如圖8所示，當輸出電壓升高，穩壓管導通光耦導通，Q1基極有驅動電壓而道通，UC3842③電壓升高，輸出降低；穩壓管不導通，UC3842③電壓降低，輸出電壓升高。周而復始，輸出電壓將穩定在一范圍內（取決于穩壓管的穩壓值）。

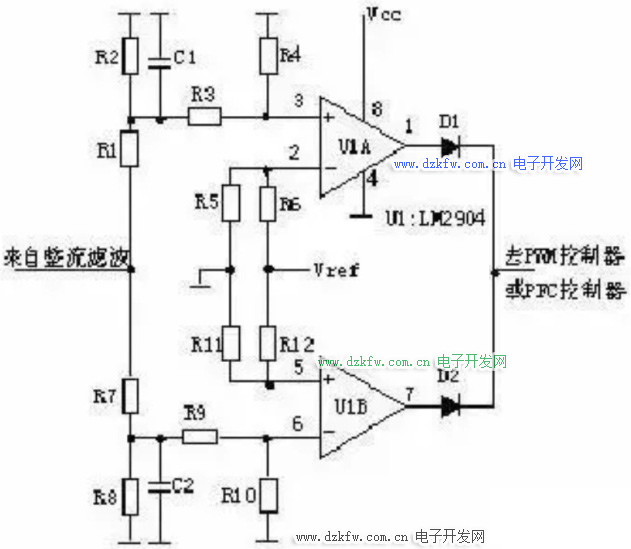

5、輸入過欠壓保護



AC輸入和DC輸入的開關電源的輸入過欠壓保護原理大致相同。保護電路的取樣電壓均來自輸入濾波后的電壓。取樣電壓分為兩路，一路經R1、R2、R3、R4分壓后輸入比較器3腳，如取樣電壓高于2腳基準電壓，比較器1腳輸出高電平去控制主控制器使其關斷，電源無輸出。另一路經R7、R8、R9、R10分壓后輸入比較器6腳，如取樣電壓低于5腳基準電壓，比較器7腳輸出高電平去控制主控制器使其關斷，電源無輸出。
