Universal Serial Bus（通用串行總線）常稱為USB。USB數據線接口按其發展分為USB1.0、USB1.1、USB2.0、USB3.0，目前USB 2.0是最常見和最常用的這是本文的重點。USB2.0數據線接口又分為四種類型A型、B型、Mini型還有后來補充的Micro型接口，每種接口都分插頭和插座兩個部分，Micro還有比較特殊的AB兼容型， 本文簡要介紹這四類插頭和插座的實物及結構尺寸圖，如果是做設計用途，還需要參考官方最新補充或修正說明，如果僅僅是日常修復制作手機數據線、耳機數據線或各種USB充電線本文是不錯的參考。盡管USB 3.0性能非常卓越，但由于USB 3.0規范變化較大，以后會另文介紹。不管怎樣，都已經把1394火線逼到末路，蘋果公司的iPhone、ipad是一個特例。

注意：

1、本文封裝尺寸來源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）

2、本文圖片來源USB官方協議文檔，由于USB 3.0在接口和線纜規范上變化較大，后面專門介紹。

3、本文未帶插頭封裝尺寸，插頭尺寸請參加官方文檔ecn1-usb20-miniB-revd.pdf，下個版本USB 3.0在接口和封裝上都有很大變化，本文屬于USB 2.0協議內容，如果是USB 3.0設備，似乎只有A型頭才能插到2.0插座中Receptacle。

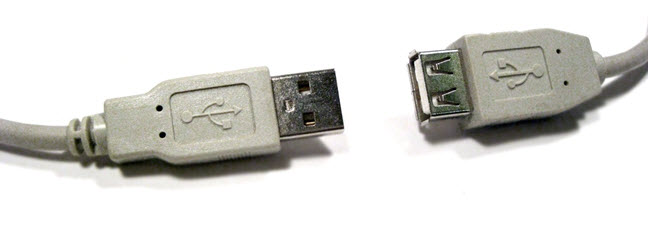

1、A型USB插頭和A型USB插座（receptacle）

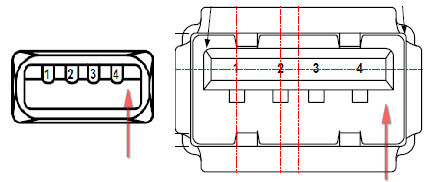

引腳順序（左側為Plug，右側為Receptacle）：

引腳定義：

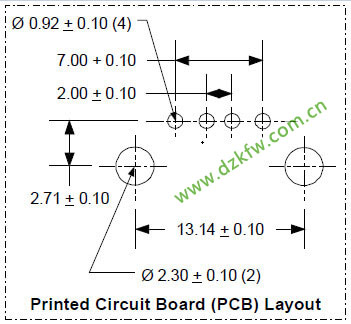

封裝尺寸（單PIN Receptacle）：

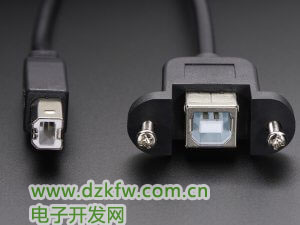

2、B型USB插頭和B型USB插座（receptacle）

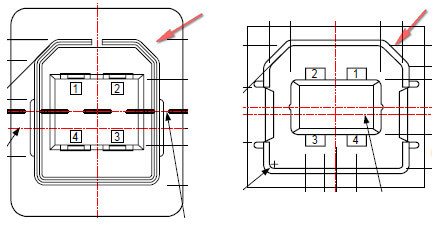

引腳順序（左側為Plug，右側為Receptacle，注意箭頭所指斜口向上，USB端口朝向自己）：

引腳定義、封裝尺寸均與A型USB引腳說明相同。

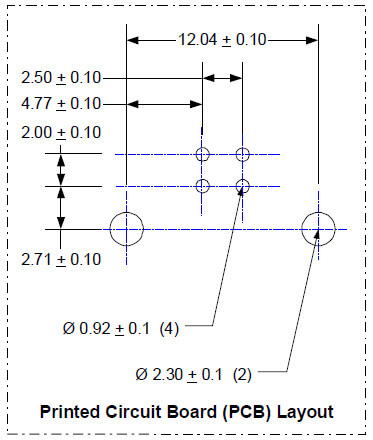

封裝尺寸（單PIN Receptacle）：


3、Mini B型USB插頭和Mini B型USB插座（receptacle）

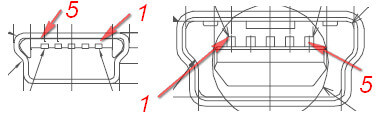

引腳順序（左側為Plug，右側為Receptacle，注意寬邊在上，USB端口朝向自己）：

引腳定義：

封裝尺寸（Receptacle）：

以上部分為USB 2.0規范內容，下面的Micro USB實際上是在2006年才發布的補充規范，由于該接口定義無法后向支持USB 3.0協議，故仍然歸于USB 2.0協議包。

4、Micro USB插頭和插座

Micro USB補充定義用于蜂窩電話和便攜設備的Micro USB接口，比Mini USB接口更小。其中標準A型和標準B型及Mini-B型都是在USB 2.0規范里定義，2006補充的Micro USB規范定義了，補充了以下定義：

Micro-B plug and receptacle

Micro-AB receptacle

Micro-A plug

由于該協議文檔極不清晰，相關插圖也是采用貼圖形式，所以不再抓圖介紹，只放兩個實物照片上來看一下（圖片來源:USB MOBILE）：

引腳順序：

Micro-USB（右圖）從左到右：1、2、3、4、5，引腳定義同Mini-USB：1為V+、2為D-、3為D+、4為ID、5為GND。

詳細了解，請參考官方USB 2.0規范文檔，之Micro-USB_1_01.pdf一文，附USB官方網址：http://www.usb.org/。
