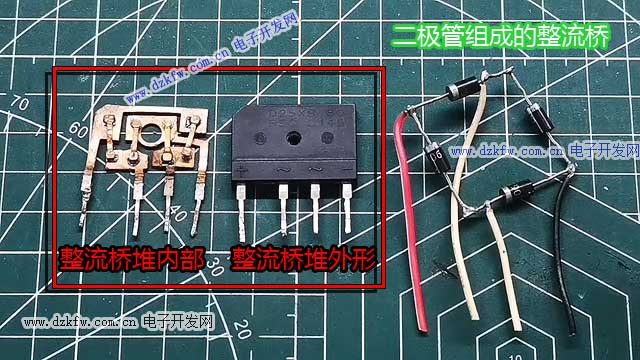

整流橋堆拆解，整流橋內部：

整流橋的輸入和輸出不是從外形上看出來的，是要具體到所在的電路的。比如輸入220交流電，經過整流橋輸出電壓大約為0.9倍的交流電壓，也就是約200V，這是沒接濾波電容時的直流電壓有效值，輸出為輸入交流電壓的0.9倍。而接了合適的濾波電容之后，濾波輸出的空載直流電壓為輸入交流電壓的√2倍，也就是約1.4倍。


通過外觀雖然不能看出輸入輸出電壓多少，但可以看出它的額定電流和工作電壓來。根據題主所提供的圖片來看，上面標有“D20XB 60 ”字樣，這表示它的額定電流值為20A，承受的最好反向電壓為600V，雖然我不知道標的60為什么是600V，但我知道這是一個電磁爐上常用的整流橋，它的耐壓值就是600V。

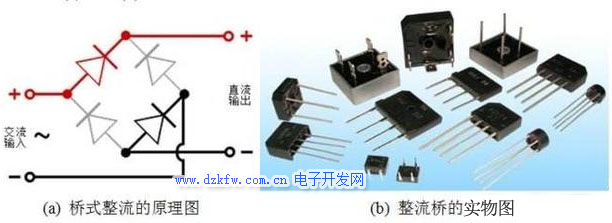

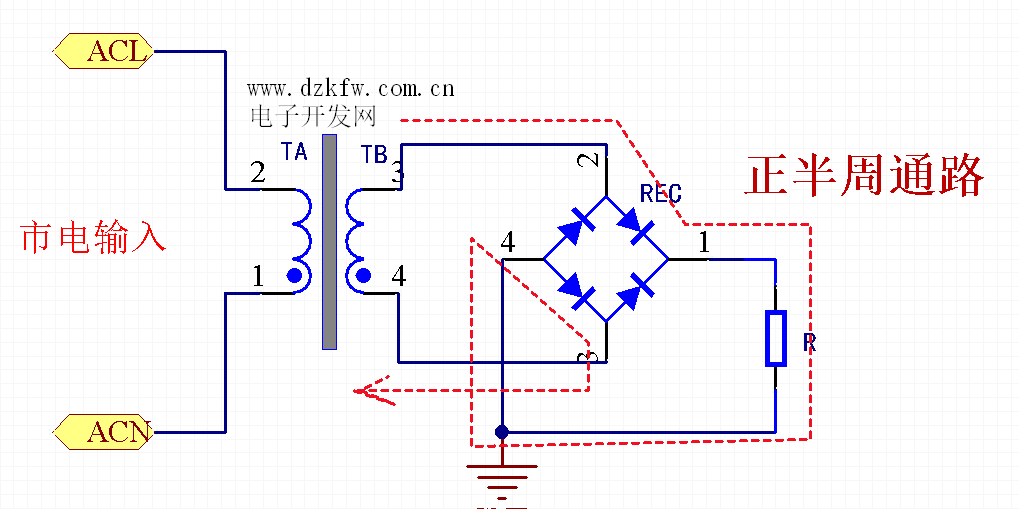

從圖中可以很清楚的看出中間兩只腳上標注的是“~”，這表示這兩只腳接輸入交流電，兩邊一正一負表示輸出的直流正負極。其內部就是四只二極管組成的橋式整流電路，如上圖，只不過是將它們封裝在一起了。

測量整流橋堆的好壞可以通過以下步驟進行‌：

‌使用萬用表的二極管檔‌：將萬用表設置在二極管檔，這是因為整流橋內部包含四個整流二極管。首先，找到整流橋的正極端，通常標記為“+”或“AC”。將黑表筆放在正極端，紅表筆依次測量其他三個腳。如果每個腳都有讀數，說明整流橋是好的。‌

‌直流輸出端 正向和反向測量‌：在正向測量時，紅表筆接正極端，黑表筆依次測量其他三個腳，如果有讀數且阻值在500左右，表示正向導通。然后進行反向測量，紅表筆接其他三個腳，黑表筆接正極端，如果顯示截止（即無讀數），表示反向不導通，這也是好的表現。

‌交流輸入端的測量‌：在交流輸入端，無論紅黑表筆怎么交換，總有兩個二極管無法導通，處于截止狀態(tài)。而當萬用表的紅表筆接在整流橋的負極輸出端時，黑表筆接觸其余三個腳應都有導通壓降。‌

通過以上步驟，可以有效地判斷整流橋的好壞。如果整流橋正常工作，正向導通時應有適當的壓降，反向截止時無讀數。反之，如果發(fā)現異常讀數或壓降不正常，則可能表示整流橋存在問題。‌
