整流橋的輸入和輸出不是從外形上看出來的，是要具體到所在的電路的。比如輸入220交流電，經過整流橋輸出電壓大約為0.9倍的交流電壓，也就是約200V，這是沒接濾波電容時的直流電壓有效值，輸出為輸入交流電壓的0.9倍。而接了合適的濾波電容之后，濾波輸出的空載直流電壓為輸入交流電壓的√2倍，也就是約1.4倍。


通過外觀雖然不能看出輸入輸出電壓多少，但可以看出它的額定電流和工作電壓來。根據題主所提供的圖片來看，上面標有“D20XB 60 ”字樣，這表示它的額定電流值為20A，承受的最好反向電壓為600V，雖然我不知道標的60為什么是600V，但我知道這是一個電磁爐上常用的整流橋，它的耐壓值就是600V。


從圖中可以很清楚的看出中間兩只腳上標注的是“~”，這表示這兩只腳接輸入交流電，兩邊一正一負表示輸出的直流正負極。其內部就是四只二極管組成的橋式整流電路，如上圖，只不過是將它們封裝在一起了。

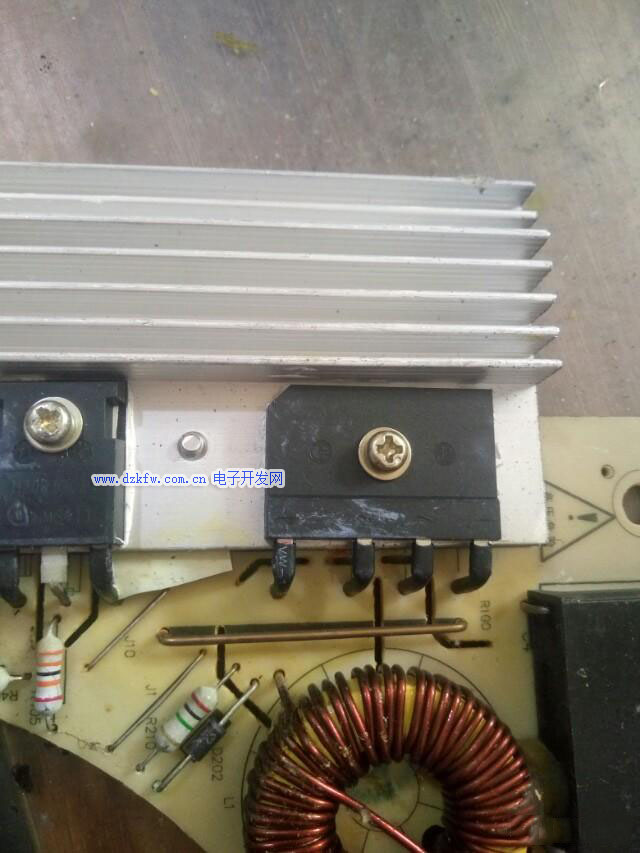

整流橋作為一種功率元器件，使用非常廣泛，主要是由內部的四個二極管交替導通來把交流電整流為直流電壓輸出。上圖中這種應用時必需要加裝散熱片，來降低它的工作溫度。

一、整流橋參數怎么看，整流橋電流電壓怎么看

整流橋上數字代表的意義：
參數主要有2個：電流和電壓，如KBPC3510，就表示最大電流只能允許35A，最高電壓為1000V，前面的表示電流，后面的表示電壓。
超過這個參數整流橋就有可能不能正常工作，之所以是有可能不能正常工作，是因為工廠在生產的時候都會把范圍放大，比如標的是1000V，一般不超過1200V問題都不大，只是不能長時間這么用，畢竟長時間在零界點工作是吃不消的。
比如數字 2510表示額定電流25A，額定電壓是1000V，如下圖：

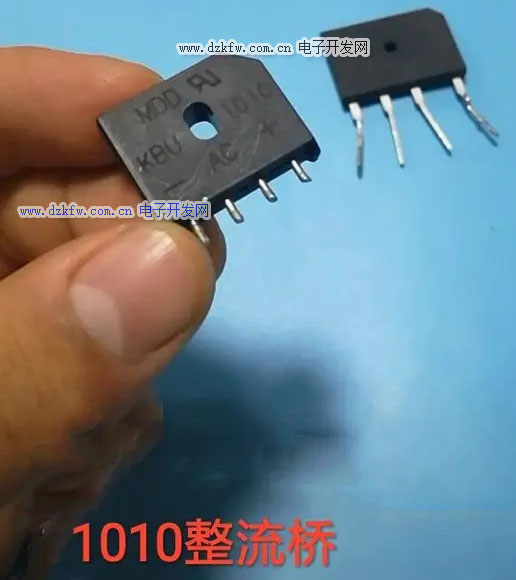

1010則表示該整流橋額定電流10A，額定電壓為1000V，如下圖

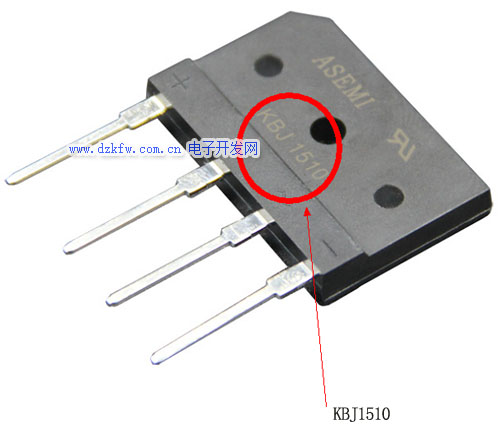

在整流橋中，因為了表示不同外形，而形成的整流橋有多種型號。那在整流橋參數中主要的關注點在電流和電壓這兩個上，它們各自表示的是該型號整流橋的大正向電流通過的極點和大反向電壓承受的極點。例如ASEMI的KBJ1510，其表示的是大正向電流只能允許15A，大反向電壓為1000V。
