聊到熱電阻，大多數人都知道，有朋友問熱電偶和熱電阻怎么區分，另外，還有朋友想問簡述熱電偶和熱電阻的不同點和相同點，這到底怎么回事呢？其實熱電偶和pt100區別呢，下面小編就會給大家帶來熱電偶與熱電阻的區別，今天就一起來看一看吧。

熱電偶與熱電阻的區別

熱電偶和熱電阻的區分方式

1、看標牌

標牌上標的有熱偶、熱阻等信息。

2、看接線盒接線

熱偶一般為兩根線，雙支的四根線；熱阻一般為三根線，雙支的六根線。

單支熱阻有四根線的，也有少數兩根線的。

3、看接線板

在接線板上查看，有正負（補償導線也有正負）的是熱偶，沒有正負的是熱阻。

4、看內芯

熱電偶是2根不同材料的金屬絲，尾端焊接在一起；熱阻是2根相同材料的導線，尾端連接在一個感溫元件上。所以，從外觀上看，熱電阻的頭部有一個直徑明顯變大的部分，而熱電偶就沒有。

5、量電阻使用萬用表的電阻檔測量；正常情況下熱電偶的電阻很小，只有幾歐；熱電阻的電阻體在常溫下100多歐。

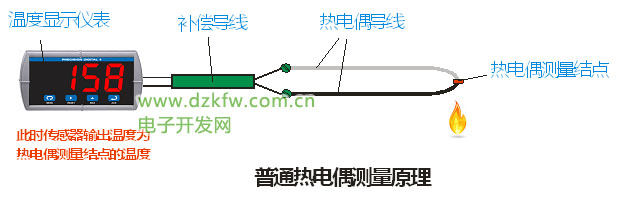

熱電偶（thermocouple）是溫度測量儀表中常用的測溫元件，它直接測量溫度，并把溫度信號轉換成熱電動勢信號，通過電氣儀表（二次儀表）轉換成被測介質的溫度。各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要部分組成，通常和顯示儀表、記錄儀表及電子調節器配套使用。

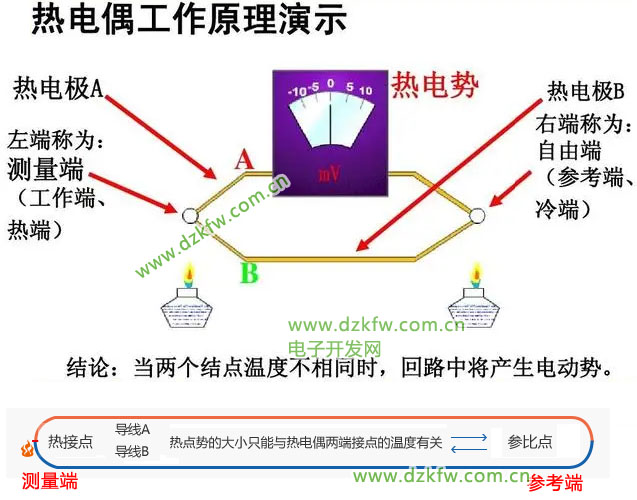

當有兩種不同的導體或半導體A和B組成一個回路，其兩端相互連接時，只要兩結點處的溫度不同，一端溫度為T，稱為工作端或熱端，另一端溫度為T0 ，稱為自由端（也稱參考端）或冷端，回路中將產生一個電動勢，該電動勢的方向和大小與導體的材料及兩接點的溫度有關。

這種現象稱為“熱電效應”，兩種導體組成的回路稱為“熱電偶”，這兩種導體稱為“熱電極”，產生的電動勢則稱為“熱電動勢” 。

熱電動勢由兩部分電動勢組成，一部分是兩種導體的接觸電動勢，另一部分是單一導體的溫差電動勢。

熱電偶冷端補償計算方法：

從毫伏到溫度：測量冷端溫度，換算為對應毫伏值，與熱電偶的毫伏值相加，換算出溫度；

從溫度到毫伏：測量出實際溫度與冷端溫度，分別換算為毫伏值，相減後得出毫伏值，即得溫度。

熱電偶的技術優勢：熱電偶測溫范圍寬，性能比擬穩定；丈量精度高，熱電偶與被測對象直接接觸，不受中間介質的影響；熱響應時間快，熱電偶對溫度變化反響靈活；丈量范圍 大，熱電偶從-40~+ 1600℃ 均可連續測溫；熱電偶性能牢靠， 機械強度好。運用壽命長，裝置便當。

電偶必需是由兩種性質不同但契合一定要求的導體（或半導體）材料構成回路。熱電偶丈量端和參考端之間必需有溫差。

將兩種不同資料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因此在回路中構成一個大小的電流,這 種現象稱為熱電效應。熱電偶就是應用這一效應來工作的。

熱電阻的測溫原理是基于導體或半導體的電阻值隨溫度變化而變化這一特性來測量溫度及與溫度有關的參數。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它二次儀表上。

熱電阻的測溫原理與熱電偶的測溫原理不同的是，熱電阻是基于電阻的熱效應進行溫度測量的，即電阻體的阻值隨溫度的變化而變化的特性。因此，只要測量出感溫熱電阻的阻值變化，就可以測量出溫度。目前主要有金屬熱電阻和半導體熱敏電阻兩類。

金屬熱電阻的電阻值和溫度一般可以用以下的近似關系式表示，即Rt=Rt0[1+α（t-t0）]

式中，Rt為溫度t時的阻值；Rt0為溫度t0（通常t0=0℃）時對應電阻值；α為溫度系數。

半導體熱敏電阻的阻值和溫度關系為Rt=AeB/t

式中Rt為溫度為t時的阻值；A、B取決于半導體材料的結構的常數。

相比較而言，熱敏電阻的溫度系數更大，常溫下的電阻值更高（通常在數千歐以上），但互換性較差，非線性嚴重，測溫范圍只有-50~300℃左右，大量用于家電和汽車用溫度檢測和控制。金屬熱電阻一般適用于-200~500℃范圍內的溫度測量，其特點是測量準確、穩定性好、性能可靠，在程控制中的應用極其廣泛。

熱電偶和熱電阻的區別有：





1、測溫原理不一樣：熱電偶的測溫原理是基于熱電效應。熱電阻的測溫原理與熱電偶的測溫原理不同的是，熱電阻是基于電阻的熱效應進行溫度測量的，即電阻體的阻值隨溫度的變化而變化的特性。因此，只要測量出感溫熱電阻的阻值變化，就可以測量出溫度。

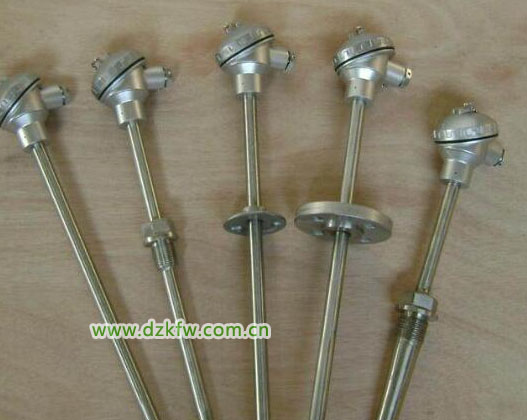

2、結構不一樣：熱電偶的結構有兩種，普通型和鎧裝型。普通性熱電偶一般由熱電極，絕緣管，保護套管和接線盒等部分組成，而鎧裝型熱電偶則是將熱電偶絲，絕緣材料和金屬保護套管三者組合裝配后，經過拉伸加工而成的一種堅實的組合體。

3、補償導線不一樣：不同的熱電偶需要不同的補償導線，其主要作用就是與熱電偶連接，使熱電偶的參比端遠離電源，從而使參比端溫度穩定。熱電阻和熱電偶一樣的區分類型，但是他卻不需要補償導線，而且比熱電偶便宜。



溫度探頭，熱電偶和熱電阻三者的區別是什么，越詳細越好。糾結中，解釋清楚，加分��！

溫度探頭：靠因溫度變化而引起物質的物理，化學性質變化原理而測量物體溫度的裝置�？课锢碜兓�而測量溫度的比較成熟并廣泛使用的技術有：熱釋電紅外探頭，熱電偶電勢差探頭，熱電阻探頭�；瘜W性質變化原理的溫度探頭遠不如物理探頭方便故而很少使用。

熱電偶：當兩種不同金屬一端相連，放入低溫中，它們的另一端放入相同的高溫中就會有電勢差。這樣的一對金屬就叫熱電偶。因為這種溫差與電勢差幾乎成正比，有非常好的線性關系，故而可用來通過測電壓求溫度。

熱電阻：電阻的阻值并不是一成不變的，當溫度變化時，電阻也會發生改變，我們可通過測量電阻的改變量求溫度。專門用來通過電阻變化求溫度的電阻叫熱電阻。

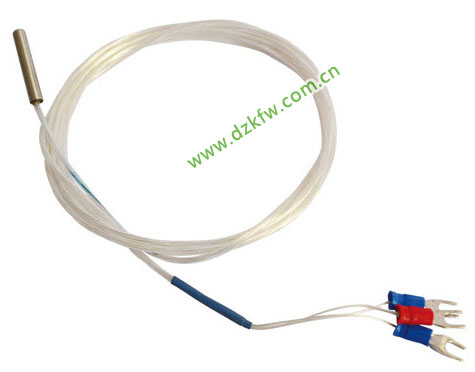

PT100是溫度探頭，

Pt是化學元素鉑的化學符號，代表用純鉑做成的熱電阻，100代表在標準情況下的電阻電100Ω。

這是一種常用的熱電阻探頭。

熱電偶和熱電阻是干嘛用的？有什么區別？

熱電偶：一種測溫度的傳感器，與熱電阻一樣都是溫度傳感器，但是他和熱電阻的區別主要在于：

第一，信號的性質，熱電阻本身是電阻，溫度的變化，使電阻產生正的或者是負的阻值變化；而熱耦，是產生感應電壓的變化，他隨溫度的改變而改變。

第二，兩種傳感器檢測的溫度范圍不一樣，熱阻一般檢測0-150度溫度范圍（當然可以檢測負溫度），熱耦可檢測0-1000度的溫度范圍（甚至更高）所以，前者是低溫檢測，后者是高溫檢測。

第三，從材料上分，熱阻是一種金屬材料，具有溫度敏感變化的金屬材料，熱耦是雙金屬材料，既兩種不同的金屬，由于溫度的變化，在兩個不同金屬絲的兩端產生電勢差。

（zz3）熱電偶是一種常見的溫度檢測傳感器，用于感測溫度工作原理是溫度變化其兩端電位大小不同；熱電阻也可以稱是一種熱敏傳感器，但其是隨溫度變化電阻發生變化。就這樣簡單了。。

熱電偶和熱電阻的區別以及怎樣選擇

熱電阻（RTD）就是一種特殊的會隨溫度變化阻值發生固定變化的金屬，常用的是鉑熱電阻，分度號Pt100、Pt1000等，可用溫度范圍：-200~650℃，但一般溫度超過300℃的就用熱電偶不用熱電阻了。

熱電偶（TC）是兩種不同的特殊材質的隨溫度變化發生感應電勢差的金屬，目前最常用的是K分度（鎳鉻-鎳硅）、S分度（鉑銠-鉑），K分度熱電偶一般用到0~1100℃，S分度用到0~1600℃，S分度精度高但價格貴。

區別么，熱電阻是三線制電阻信號，熱電偶是兩線制毫伏電壓信號，同等工況下能用熱電阻的最好用熱電阻，因為熱電阻精度一般比熱電偶高，熱電偶通常都是用到中高溫測量，但比如300~650℃其實也是可以用熱電阻測量的，但是就是長期在中高溫段工作的熱電阻的壽命和精度會有不良影響。

熱電阻，熱電偶有什么區別

兩者測量原理不一樣，熱電阻測量原理是金屬導體的電阻隨著溫度變化而變化。熱電偶是兩種不同的導體鏈接在一起，一端受熱后，導體產生微弱的電壓，測量此電壓的強度就能知道受熱那一段的溫度。

兩者測量范圍不同，通常300度以下用熱電阻測量，300度以上用熱電偶測量。

接線不同，熱電阻需要電源才能測量電阻，熱電偶不需要單獨提供電源。

另外，熱電偶需要配合專門的補償導線，需要冷端補償，熱電阻不需要

熱電偶和PT100有什么區別？都屬于熱電阻么？

1、原理不同；

PT100工作原理是當PT100在0攝氏度的時候他的阻值為100歐姆，它的阻值會隨著溫度上升而成近似勻速的增長。

熱電偶工作原理：有兩種不同的導體或半導體A和B組成一個回路，其兩端相互連接時，只要兩結點處的溫度不同，一端溫度為T，稱為工作端或熱端，另一端溫度為T0 ，稱為自由端（也稱參考端）或冷端，回路中將產生一個電動勢，該電動勢的方向和大小與導體的材料及兩接點的溫度有關。

2、特點不同；PT100的阻值會隨著溫度的變化而改變,。熱電偶的特點是測量精度高；測量范圍大（－200℃～1300℃，特殊情況下－270℃～2800℃）；熱響應時間快；

3、輸出值不同；熱電偶輸出的是溫差電勢而PT100輸出的是隨溫度線性變化的電阻值。

PT100是熱電阻，熱電偶不屬于熱電阻。



熱電偶的結構形式為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：

1、組成熱電偶的兩個熱電極的焊接必須牢固；

2、兩個熱電極彼此之間應很好地絕緣，以防短路；

3、補償導線與熱電偶自由端的連接要方便可靠；

4、保護套管應能保證熱電極與有害介質充分隔離。

熱電偶與熱電阻有何區別？

　　你好我是從事熱電偶熱電阻 的 ，我來告訴你

　　-200----500 度選熱電阻 500-200度選熱電偶

　　選擇熱電偶要根據使用溫度范圍、所需精度、使用氣氛、測定對象的性能、響應時間和經濟效益等綜合考慮。

　　1、測量精度和溫度測量范圍的選擇

　　使用溫度在1300~1800℃，要求精度又比較高時，一般選用B型熱電偶；要求精度不高，氣氛又允許可用鎢錸熱電偶，高于1800℃一般選用鎢錸熱電偶；使用溫度在1000~1300℃要求精度又比較高可用S型熱電偶和N型熱電偶；在1000℃以下一般用K型熱電偶和N型熱電偶，低于400℃一般用E型熱電偶；250℃下以及負溫測量一般用T型電偶，在低溫時T型熱電偶穩定而且精度高。

　　2、使用氣氛的選擇

　　S型、B型、K型熱電偶適合于強的氧化和弱的還原氣氛中使用，J型和T型熱電偶適合于弱氧化和還原氣氛，若使用氣密性比較好的保護管，對氣氛的要求就不太嚴格。

　　3、耐久性及熱響應性的選擇

　　線徑大的熱電偶耐久性好，但響應較慢一些，對于熱容量大的熱電偶，響應就慢，測量梯度大的溫度時，在溫度控制的情況下，控溫就差。要求響應時間快又要求有一定的耐久性，選擇鎧裝偶比較合適。

　　4、測量對象的性質和狀態對熱電偶的選擇

　　運動物體、振動物體、高壓容器的測溫要求機械強度高，有化學污染的氣氛要求有保護管，有電氣干擾的情況下要求絕緣比較高。

　　選型流程：型號--分度號—防爆等級—精度等級—安裝固定形式—保護管材質—長度或插入深度



熱電偶與熱電阻及熱敏電阻的有那些相同的地方和不一樣的地方?

一、相同點：都是溫度檢測器。

二、不同點：

1、工作原理不一樣

熱敏電阻將長期處于不動作狀態；當環境溫度和電流處于c區時，熱敏電阻的散熱功率與發熱功率接近，因而可能動作也可能不動作。熱敏電阻在環境溫度相同時，動作時間隨著電流的增加而急劇縮短；熱敏電阻在環境溫度相對較高時具有更短的動作時間和較小的維持電流及動作電流。

熱電阻的測溫原理是基于導體或半導體的電阻值隨溫度變化而變化這一特性來測量溫度及與溫度有關的參數。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它二次儀表上。

熱電偶，當有兩種不同的導體或半導體A和B組成一個回路，其兩端相互連接時，只要兩結點處的溫度不同，一端溫度為T，稱為工作端或熱端，另一端溫度為T0 ，稱為自由端（也稱參考端）或冷端，回路中將產生一個電動勢，該電動勢的方向和大小與導體的材料及兩接點的溫度有關。

這種現象稱為“熱電效應”，兩種導體組成的回路稱為“熱電偶”，這兩種導體稱為“熱電極”，產生的電動勢則稱為“熱電動勢”。



3、特點不一樣

熱敏電阻的主要特點是：

（1）靈敏度較高，其電阻溫度系數要比金屬大10～100倍以上，能檢測出10-6℃的溫度變化；

（2）工作溫度范圍寬，常溫器件適用于-55℃～315℃，高溫器件適用溫度高于315℃（目前最高可達到2000℃），低溫器件適用于-273℃～-55℃。

熱電阻，主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量精確度是最高的。

熱電偶：

（1）裝配簡單，更換方便。

（2）壓簧式感溫元件，抗震性能好。

（3）測量精度高。

（4）測量范圍大（－200℃～1300℃，特殊情況下－270℃～2800℃）。

3、分類不一樣

熱敏電阻器按照溫度系數不同分為正溫度系數熱敏電阻器（PTC）和負溫度系數熱敏電阻器（NTC）。

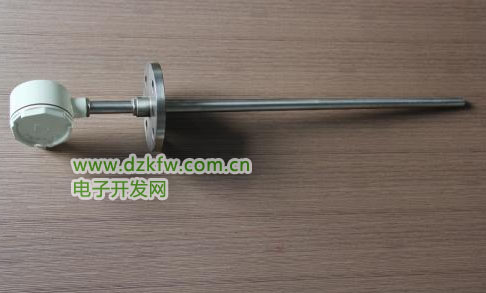

熱電阻，分為普通型熱電阻、鎧裝熱電阻、端面熱電阻等。

根據熱電偶的性能結構方式可分為：可拆卸式熱電偶、隔爆式熱電偶、鎧裝熱電偶和壓彈簧固定式熱電偶等特殊用途的熱電偶。
