tl431是由德州儀器生產，tl431是一個有良好的熱穩定性能的三端可調分流基準電壓源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中可以用它代替齊納二極管，例如，數字電壓表，運放電路、可調壓電源，開關電源等等。

　　如何識別TL431的A、K、R極：

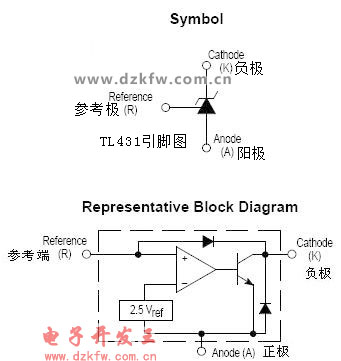

　　tl43l的符號如上圖所示。它分別有A、R、K三個極，有些原理圖上標志A、K、G。A和K分別是穩壓二極管的正端和負端、R極是取樣端。

　　1、確定A、K極的方法。根據原理圖，用萬用表測量二極管的方法就能判斷出A和K極。測量時，量程放RX1K擋，當黑筆接A極，紅筆接K極‘時，著電阻呈導通狀態（普通硅二極管的電阻），互換表筆，若電阻無窮大，即可判導通狀態下，黑筆所接的腳為A極，另一腳為K極。

　　2、確定R極的方法。將萬用表的量程置RxlOk擋，黑筆接K極，紅筆接A極，此時，電表應無指示。一手觸黑筆，另一手觸R極時，指針應有大幅度的擺動。符合這種狀況時，手觸的腳為R極。

　　正常狀態下tl431各極之間的正反向電阻

　　1、穩壓二極管正反向電阻的測量。

　　萬用表量程置Rxlk擋，黑筆接A極，紅筆接K極。此時測量的是穩壓{二極管的正向電阻。測量反向電阻肘，量程應置Rxlk擋。用MF47型表測得的數據為：正向電阻6xlkΩ；反向電阻∞。

　　2、R極與A、K極正反向電阻的測量。

　　萬用表量程置Rxlk擋，黑筆接R極，紅筆接A極，電阻應為35xlkΩ，;互換表筆，其電阻應為lOxlkn。黑筆接R極，紅筆接K極，電阻應為11×lkΩ;互換表筆，電阻∞。

　　3、K極與A、G極正反向電阻的測量。萬用表量程置Rxlk擋，黑筆接K極，紅筆接R極，電阻為∞；互換表筆，電阻應為11×lkΩ。黑筆接K極，紅筆接A極，電阻為∞：互換表筆，電阻為8xlkΩ。

　　加電測試tl431

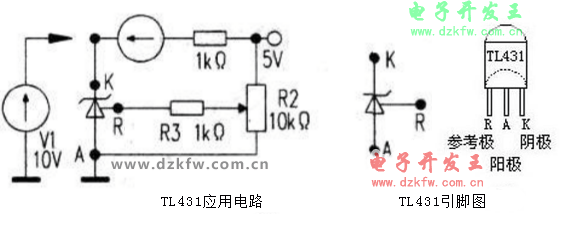

　　上圖是tl431測試的電路。電源是0~20V維修電源。在K極與電源之間接一·個電流表，是為清楚地觀察隨R極電壓變化引起K極電流變化的情況。在K、A之間接一個電壓表，就能清楚地觀察到tl431的輸出端隨電源改變的變化情況。試驗前，先將電位器調整到中間值附近。用勝利89B數字表測量K極對地電壓，調整維修電源的電壓輸出，發現K極對地的電壓只有兩個狀態，一是2V左右（為低電平）；二是等于電源電壓（為高電平）。

　　正常與否的判斷。對于在線的TLA31電源誤差比較器，可利用外接維修電源進行檢測。將維修電源接到tl431的取樣點上，當將電壓調到比標稱電壓高時．tl431就導通．K極電壓就為低電平。亦即當電源電壓升高時，tl431導通，讓光電耦合器的二極管導通，使三極管處于飽和狀態，最終控制初級的電源開關管導通的時間減短（降低占空比），使輸出電壓降低。若將維修電壓降低．tl431就截止．K極電壓就為高電平，光電耦合器的二極管截止，使三極管處于截止?fàn)顟B(tài)，最終控制變壓器初級的電源開關管導通的時間增長（加大占空比）．使輸出電壓升高。開關穩壓電源的閉環穩壓電路，就是利用tl431導通或截止兩個狀態調整開關管的占空比，來控制輸出電壓穩定的。萬用表測量時，若lC各極間的電阻正常，可判tl431正常：利用維修電源加電測試時．在改變電源電壓的情況下，若tl431K極對地有高、低兩個電平的變化，可判tl431正常。

　　tl431替換方案：

　　tl431損破壞時，若無同型號的進行更換，則可以改換用KA431、μA431、LM431、YL431、S431、等直接代換。（電阻為0了）

　　tl431尾綴字母表示產品級別及工作溫度范規模C為商業品（－10℃～＋70℃），

　　I為工業品（－40℃～＋85℃），M為軍品（－55℃～＋125℃）。
