作用介紹：

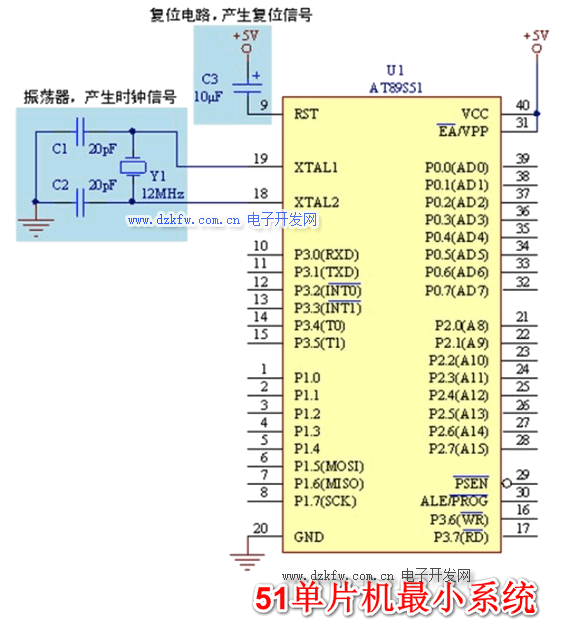

了解晶振之前，我們先來看一下我們最為熟悉的51單片機，我們都知道51單片機最小系統包括供電電源、復位電路以及晶振系統。

這是CPU能跑起來的最基本條件。由此我們可以看到晶振在電路當中的作用，那就是晶振電路用于產生時間頻率基準，為CPU提供精準的時基，就好比我們的心臟，為我們提供脈搏。有些用的是外部的晶振，比如下圖所示，有些CPU可以用內部晶振，但是內部晶振一般精度不夠高。

晶振匹配電容

選擇晶振時候通常都要選擇晶振的外部電容，外部電容一般都是兩個容量相同的電容且容量很小，晶振的datasheet里面會標出負載電容容量，如下圖所示，此8MHz的Load Capacitance(CL)為20pF，這個電容取決于外部的兩個電容以及電路板等效雜散電容之和，即CL=C1//C2+Cs，其中C1、C2為外部兩個電容，Cs為電路板的等效雜散電容，由于電路板、元器件、封裝，PCB走線不同，這個容量有所不同，按照經驗來，通常取Cs為2～5pF，因此在畫電路板時候C1和C2這兩個電容要盡可能的靠近晶振。并且我們會注意到晶振匹配的電容都不會很大，基本上都是pF級。

一般的晶振作用是產生振蕩，晶振有不同的頻率，可以使電路工作在穩定的頻率范圍之內，它是給集成電路的啟振器件，晶振就是步調基準、穩定頻率、選擇頻率。幾乎所有工業，科技，車載，數碼，電子等多個領域都可以用得上晶振。

晶振在電路中的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。

晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。

晶振介紹：

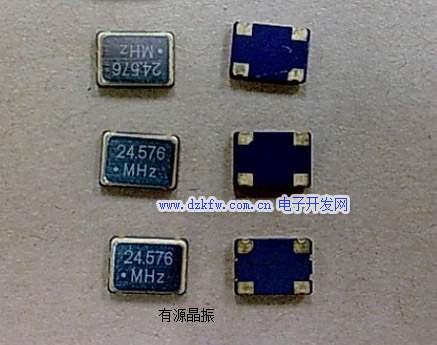

石英晶體諧振器，簡稱石英晶體或晶振，是利用石英晶體（又稱水晶）的壓電效應，用來產生高精度振蕩頻率的一種電子元件，屬于被動元件。該元件主要由石英晶片、基座、外殼、銀膠、銀等成分組成。根據引線狀況可分為直插（有引線）與表面貼裝（無引線）兩種類型。當前常見的主要封裝型號有HC-49U、HC-49/S、GLASS、UM-1、UM-4、UM-5與SMD。壓電效應：對某些電介質施加機械力而引起它們內部正負電荷中心相對位移，產生極化，從而導致介質兩端表面內出現符號相反的束縛電荷在一定應力范圍內，機械力與電荷呈線性可逆關系。這種現象稱為壓電效應。作用：提供系統振蕩脈沖，穩定頻率，選擇頻率。

分類介紹：

按制作材料，可分為石英晶振和陶瓷晶振。

按外形，可分為長方形晶振、圓柱形晶振、橢圓形晶振。

按應用特性，可分為串聯諧振型晶振和并聯諧振型晶振。

按負載電容特性，可分為低負載電容型晶振和高負載電容型晶振。

按諧振頻率精度，可分為高精度型晶振、中精度型晶振及普通型晶振。

按封裝形式，可分為玻璃真空密封型晶振、金屬殼封裝型晶振、陶瓷封裝型及塑料殼封裝型晶振。

電視機應用的晶振，還可按功能電路分類為遙控器、行振蕩電路、微處理電路、副載波電路、多制式伴音電路使用的晶振。

電子鐘表應用的晶振，可按石英晶片的形狀分為低頻音叉型和高頻圓薄片型。音叉型晶振為細圓柱外形，圓薄片型晶振為扁長方形外型。

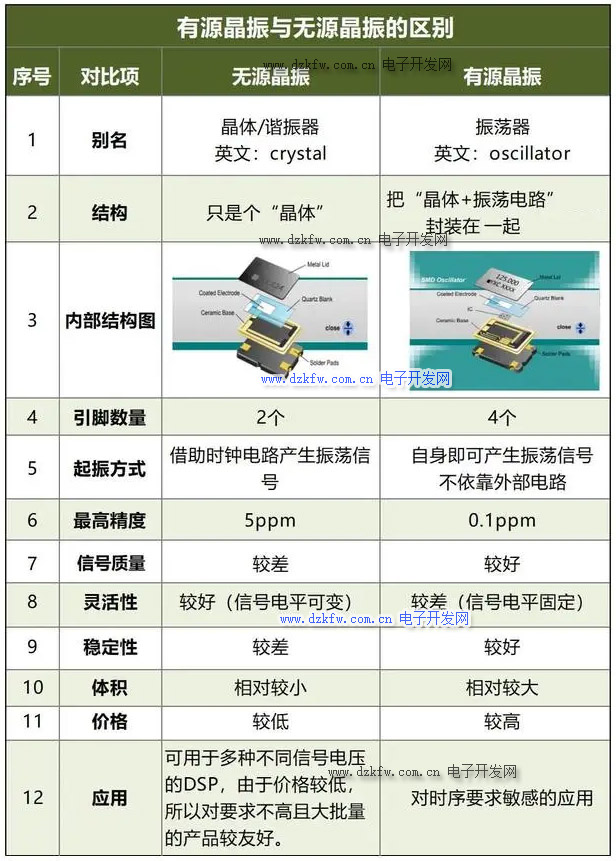

按晶振的功能和實現技術的不同，可以將晶振分為溫度補償晶體振蕩器(TCXO)、壓控晶體振蕩器(VCXO)、普通晶體振蕩器(SPXO)、恒溫晶體振蕩器(OCXO)。

用途介紹：

移動電子設備：智能手機、ipad、移動pos機、筆記本電腦、照相機、攝像機、耳機、音響等。

醫療設備：x射線診斷設備、超聲診斷設備、功能檢查設備、內窺鏡檢查設備、核醫學設備、實驗診斷設備及病理診斷裝備等。

通訊網絡：通信網絡通常分有線和無線通信。有線通信涵蓋的技術領域包括：光輸網絡、數據處理、連接功能等。無線網絡涵蓋的技術領域通包括基帶、連接口、無線電等。
