如圖所示，2N3823 結型 N 溝道場效應管（可用任何其它型號的同類小功率場效應管，如 3DJ6，3DJ7 等）與被測晶體（晶振）等組成一個振蕩器，兩個兩個 NPN 三極管 2N3904（也可用其它任何型號的小功率 NPN 三極管）接成復合檢波放大器，驅動發光二極管 LED。若被測晶振良好時，振蕩器起振，其振蕩信號經 0.01uF 的電容耦合至檢波放大器的輸入端，經放大后驅動發光二極管發光。如果被測晶振不好，則晶振不起振，發光二極管就不發光。

本裝置可檢驗任何頻率的晶振但其最佳的工作狀態是在 3---10MHz 范圍內。

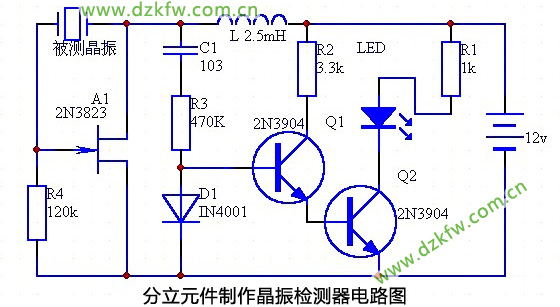

下圖為晶振檢測器電路原理圖：
