太陽能閃光燈

作者：青化

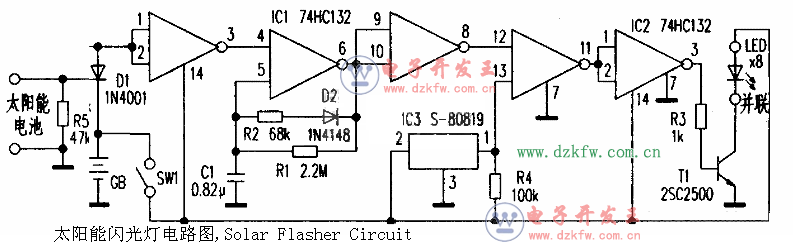

這是一款LED閃光燈（見附圖），它白天不閃光，利用太陽能電池給蓄電池充電，晚上由蓄電池供電。發出閃光。適用于臨時施工現場等場合作警示燈。閃光電路：由IC1的與非門構成RC振蕩器。

　　如果沒有圖中的R2及D2。這個振蕩器的占空比為50％，1ED閃光時將消耗較多電能。追加了R2、D2后。就可改變R2的阻值來調整占空比。當。R2為68kΩ時，占空比約為5％，R2為33kΩ時，占空比約2.5％。

　　1ED驅動電路：振蕩信號從IC1的⑧腳輸出到（12）腳，過放電檢測電路的信號從IC3的①腳輸出到1C1的（13）腳：當蓄電池不在過放電狀態時，IC1的（13）腳為高電平，IC2的③腳將輸出與IC1⑧腳相同的振蕩信號。在信號的高電平時段。驅動T1導通使1ED發光。如果蓄電池處于過放電狀態，則IC1的（13）腳為低電平，則（11）腳為高電平，IC2的③腳將是低電平，使T1截止，1ED不亮。

　　過放電防止電路：過放電檢測選用復位專用集成電路S-80819，當其②腳（輸入端）與地間的電壓低于1.9V時，其輸出端①腳為低電平。即IC1的（13）腳為低電平。1ED不能點亮。當IC3的②、③腳間電任超過2.0V（1C3內部有0.1V的滯后）時。過放電狀態解除，其輸出端①處于開路狀態。由于上拉電阻R4的存在而呈高電平。

　　晝夜判別電路：利用太陽能電池的輸出電壓來判斷。白天時，太陽能電池的電壓高于IC1的閾值，IC1③腳為低電平，振蕩器停振，1ED不閃光，與太陽能電池并聯的R5用以調整晝夜判別的靈敏度，并可防止異常振蕩。

　　太陽能電池選多結晶硅材料的電池板，最大輸出電壓4.7V、最大輸出電流95mA；蓄電池為4W2.5Ah；DI為充電防逆流二極管；1ED為八只高亮發光二極管并聯；IC1和IC2采用2輸入四與非施密特觸發器74HC132，不用的與非門應將其兩個輸入端短路后接至電源“+”端。
