大功率LED恒流電路,LT3490 LED DRIVER

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-07-21

大功率LED恒流電路,LT3490 LED DRIVER

關鍵字:LT3490,LED恒流電路圖

    目前單顆功率為1W、3W的白光LED很常見,特別在一些中高檔的便攜式強光手電筒中應用比較廣泛。這類手電筒一般采用單節堿性電池或者鎳氫可充電電池供電,所以體積非常小巧。

    大功率LED工作過程中會發熱產生溫升,而流過的電流會隨著溫度的升高而增大,過大的電流會嚴重影響LED的發光效率和使用壽命。所以,對功率LED不能采用恒壓供電.而應該采用恒流驅動.例如1W的功率LED,一般要求350mA的恒定電流為其供電。如果想DIY一個大功率LED手電筒,制作一個恒流源就成了重點。

恒流驅動電路圖,大功率LED恒流電路

    恒流源分為線性恒流源和開關恒流源兩種。線性恒流源的電路比較簡單,易于制作,但它的效率低,不適合在電池供電系統中使用。另外一點就是,線性恒流源不能實現升壓,所以當負載所需電壓高于電源電壓(例如單節堿性電池驅動功率LED)時,這種方式是無法使用的。開關型恒流源恰好彌補了線性恒流源的缺點,具有高效率、能實現升壓與降壓的優點.而唯一的不足就是電路相對復雜。

    這里介紹一款單顆1w功率LED驅動芯片--凌厲爾特公司的LT3490。經筆者試用,效果非常不錯,很適合DIY手電筒。

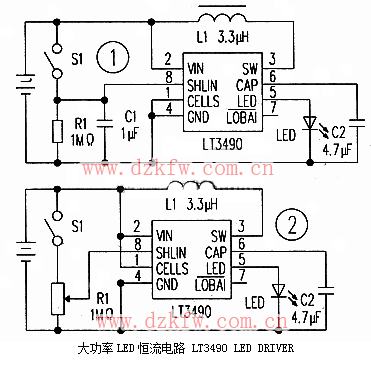

    LT3490是一款固定振蕩頻率(1.3MHz)的高效升壓型LED驅動芯片,輸入電壓范圍為1V~3.2V,輸出恒定電流350mA。圖1所示為LT3490的典型應用電路。電池為單節或兩節鎳氫電池或者單節堿性電池,此時電路輸出恒定:350mA電流。圖中只有四個外圍器件,電路板可以采用熱轉印的方式制作成圓盤形狀。特別需要注意的是電感L1的選擇,LT3490內部的開關頻率超過1MHz.為了減少磁芯損耗,L1的繞制應該使用高頻磁芯;為了減少線圈的熱損耗,L1的等效串聯電阻(ESR)盡可能的小。另外,L1的飽和電流要大于線圈中峰值電流,這里要求L1的飽和電流在1A以上。

    LT3490的輸出電流也可以通過一個分壓電阻來調整,如圖2的電路中,當第⑧腳上的電位0.2Vin

作者:任杰

大功率LED恒流電路LT3490 LED DRIVER

Tags:LED,恒流電路,LED驅動器,LT3490
責任編輯:admin
