一、直流電機介紹

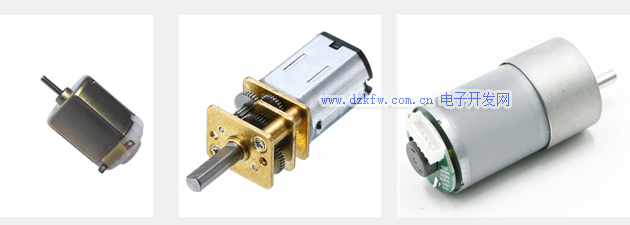

直流電機是一種將電能轉換為機械能的裝置。一般的直流電機有兩個電極，當電極正接時，電機正轉，當電極反接時，電機反轉
直流電機主要由永磁體（定子）、線圈（轉子）和換向器組成
除直流電機外，常見的電機還有步進電機、舵機、無刷電機、空心杯電機等

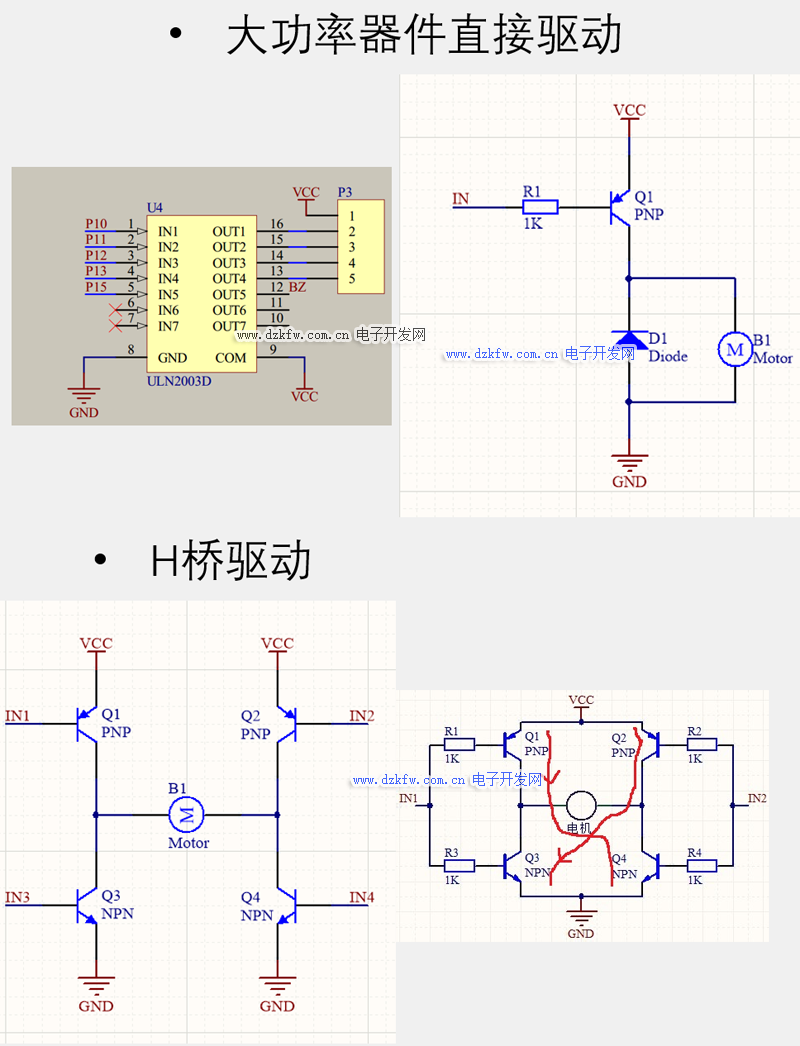

二、直流電機驅動電路

三、PWM

3.1 PWM介紹

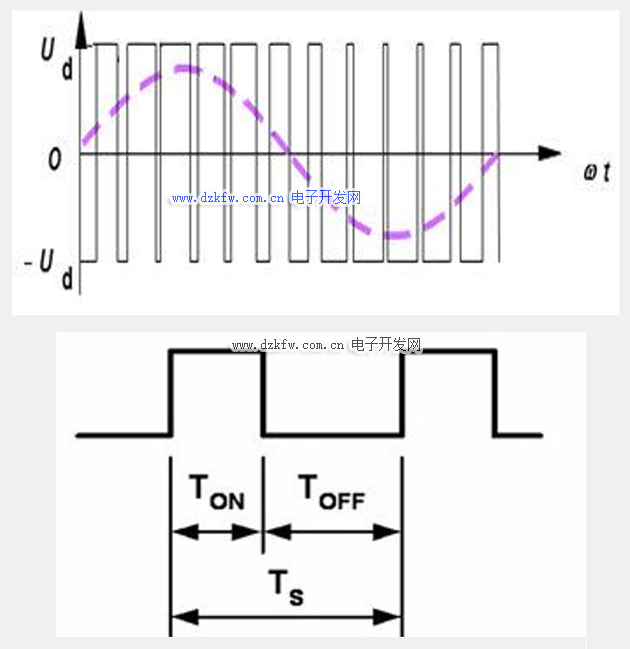

PWM（Pulse Width Modulation）即脈沖寬度調制，在具有慣性的系統中，可以通過對一系列脈沖的寬度進行調制，來等效地獲得所需要的模擬參量，常應用于電機控速、開關電源等領域
PWM重要參數：
頻率 = 1 / TS 占空比 = TON / TS 精度 = 占空比變化步距

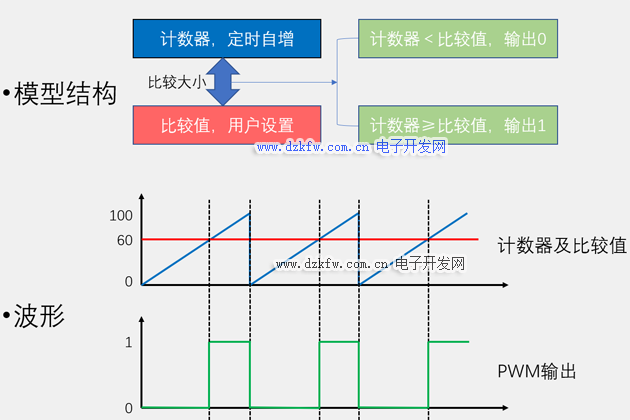

3.2 產生PWM方法

基本原理是由單片機內部集成PWM發生器模塊在程序控制下產生PWM信號。優點是電路簡單、便于程序控制。缺點是不利于學生觀測PWM產生過程，閉環控制復雜和使用時受單片機性能制約。


四、代碼演示

電機調速
main.c

#include <REGX52.H>
#include "Delay.h"
#include "Key.h"
#include "Nixie.h"
#include "Timer0.h"
sbit Motor=P1^0;
unsigned char Counter,Compare;
unsigned char KeyNum,Speed;
void main()
{
 Timer0_Init();

 while(1)
 {
  KeyNum=Key();
  if(KeyNum==1)
  {
   Speed++;
   Speed%=4;
   if(Speed==0){Compare=0;}
   if(Speed==1){Compare=50;}
   if(Speed==2){Compare=75;}
   if(Speed==3){Compare=100;}
  }
  Nixie(1,Speed);
 }
}
void Timer0_Routine() interrupt 1
{

 TL0 = 0x9C;  //設置定時初值
 TH0 = 0xFF;  //設置定時初值
 Counter++;
 Counter%=100;
 if(Counter<Compare)
 {
  Motor=1;
 }
 else
 {
  Motor=0;
 }

}

注意：一定要看

千萬不要直接復制代碼，因?yàn)槭悄�塊化編寫，模塊的代碼沒有往上復制（模塊的代碼在以往的文章中可以找到），大家一定要自己動手，跟著視頻學�。。。。�
