系列plc編程元件的編號分為兩個部分：第一部分是代表功能的字母。如輸入繼電器用“X”表示、輸出繼電器用“Y”表示。第二部分為數字，數字為該類器件的序號。系列PLC中輸入繼電器及輸出繼電器的序號為八進制，其余器件的序號為十進制。

    系列PLC硬件認識

    三菱公司的FX系列PLC是比較具有代表性的微型PLC，除具有基本的指令表編程以外，



    還可以采用梯形圖編程及對應機械動作流程進行順序設計的SFC（Sequential Function Chart）順序功能圖編程，而且這些程序可以相互轉換。在FX系列PLC中設置了高速計數器擴大了PLC的應用領域。

    系列PLC外部結構

    系列PLC的硬件結構可以參考圖1-4中帶擴展模塊的PLC，圖中表示出主機如何擴展，通信接口位置等。

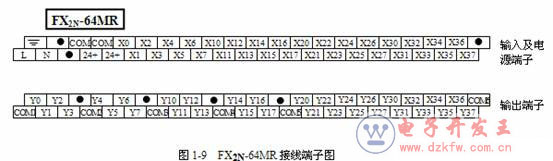

    圖1-8為-64MR的主機外形圖。其面板部件如圖中注釋。詳細I/O端子編號見圖1-9。采用繼電器輸出，輸出側左端4個點公用一個COM端，右邊多輸出點公用一個COM端。輸出的COM比輸入端要多，主要考慮負載電源種類較多，而輸入電源的類型相對較少。對于晶體管輸出其公用端子更多，圖1-10為-16MT的輸出端子。



    FX系列PLC型號的含義

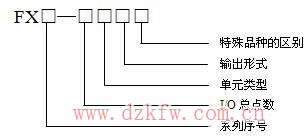

    在PLC的正面，一般都有表示該PLC型號的符號，通過閱讀該符號即可以獲得該PLC的基本信息。FX系列PLC的型號命名基本格式如下：

    序列號：0、0S、0N、2、2C、1S、2N、2NC。

    I/O總點數：10～256。

    單元類型：M—基本單元；

    E—輸入輸出混合擴展單元及擴展模塊；

    EX－輸入專用擴展模塊；

    EY－輸出專用擴展模塊。

    輸出形式：R－繼電器輸出；

    T－晶體管輸出；

    S－晶閘管輸出。

    特殊品種區別：Ｄ－DC電源，DC輸入；

    A1－AC電源，AC輸入；

    Ｈ－大電流輸出擴展模塊（1A/1點）；

    Ｖ—立式端子排的擴展模塊；

    Ｃ—接插口輸入輸出方式；

    Ｆ－輸入濾波器1ms的擴展模塊；

    Ｌ－TTL輸入擴展模塊；

    Ｓ－獨立端子（無公共端）擴展模塊。

    若特殊品種一項無符號，說明通指AC電源、DC輸入、橫排端子排；繼電器輸出：2A/點；晶體管輸出：0.5A/點；晶閘管輸出：0.3A/點。

    例如：-48MRD含義為系列，輸入輸出總點數為48點，繼電器輸出，DC電源，DC輸入的基本單元。又如FX-4EYSH的含義為FX系列，輸入點數為0點，輸出4點，晶閘管輸出，大電流輸出擴展模塊。

    FX還有一些特殊的功能模塊，如模擬量輸入輸出模塊、通信接口模塊及外圍設備等，使用時可以參照FX系列PLC產品手冊。

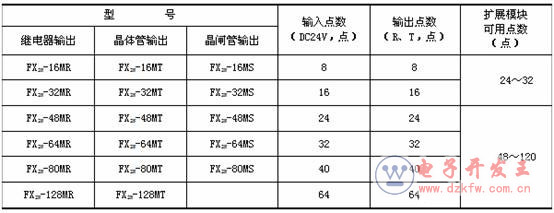

    系列17種基本單元（CPU單元或主機單元）見表1-2。

    表1-2 系列17種（AC電源、DC輸入）基本單元
