為了產生一個自保持位，一個輸出指令的操作數位用作同一輸出指令的一個或運算條件，這樣輸出指令的操作數位將繼續為“ON”或“OFF”，直到其他位發生變化。至少一個其他條件用在輸出指令之前起到復位功能。如果沒有這個復位，則無法控制輸出指令的操作數位。

    如圖1所示的保持指令的梯形圖可以寫成如圖2所示的樣子。當互鎖指令的執行條件為“ON”的時，這兩個梯形圖唯一的不同之處在于它們的互鎖程序部分的操作數。圖1與圖2一樣，使用了兩個復位，也就是說，當IR00004和IR00005中任何一個為“ON”時，HR0000將被置“OFF”。

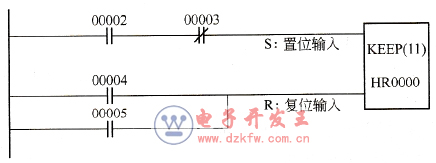

    圖1    保持指令應用

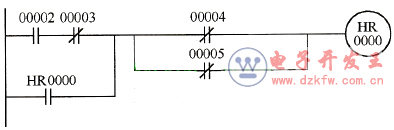

    圖2    梯形圖
