CD4052是一個差分4通道模擬開關CMOS型數字集成電路,有A、B兩個二進制控制輸入端和INH輸入,具有低導通阻抗和很低的截止漏電流。幅值為4.5~20V的數字信號可控制峰峰值至20V的模擬信號。
例如,若V DD=+5V,VSS=0,VEE=-13.5V,則0~5V的數字信號可控制-13.5~4.5V的模擬信號,這些開關電路在整個VDD-VSS和 VDD-VEE電源范圍內具有極低的靜態功耗,與控制信號的邏輯狀態無關,當INH輸入端=“1”時,所有通道截止。二位二進制輸入信號選通4對通道中的一通道,可連接該輸入至輸出。
CD4052部分參數
極限值:
電源電壓VDD:-0.5V~+18V
輸入電壓VI:-0.5V~VDD+0.5V
儲存溫度范圍TS:-65~+150℃
焊接溫度(10s)TL:265℃
推薦工作條件
電源電壓VDD:3~15V
輸入電壓VI:0~VDD
工作環境溫度TA:M類-55~+125℃;R類-55~+85℃;E類-40~+85℃

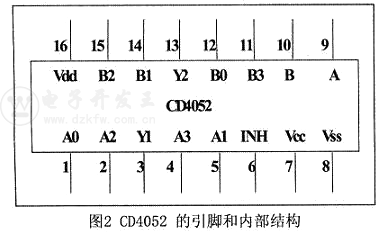

CD4052引腳功能說明 | ||
引腳號 | 符號 | 功能 |
1 2 4 5 | IN/OUT | Y 通道輸入/輸出端 |
11 12 14 15 | IN/OUT | X 通道輸入/輸出端 |
9 10 | A B | 地址端 |
3 | OUT/IN | Y 公共輸出/輸入端 |
13 | OUT/IN | X 公共輸出/輸入端 |
6 | INH | 禁止端 |
7 | VEE | 模擬信號接地端 |
8 | Vss | 數字信號接地端 |
16 | VDD | 電源+ |
-------------------
CD4052是一個雙4選一的多路模擬選擇開關
應用時可以通過單片機對A/B的控制來選擇輸入哪一路,例如:需要從4路輸入中選擇第二路輸入,假設使用的是Y組,那么單片機只需要分別給A和B送1和0 即可選中該路,然后進行相應的處理
※注意第6腳為使能腳,只有為0時,才會有通道被選中輸出
