本篇結合溫濕度傳感器DHT11和OLED，將采集到的溫濕度顯示到OLED屏幕上。

DHT11使用上篇介紹的「DHT sensor library」庫，OLED使用U8g2庫，庫安裝請參照前面的文章介紹。

一. 實驗材料

• Uno R3開發板
• 配套USB數據線
• 面包板及配套連接線
• OLED顯示屏
• DHT11傳感器模塊

二. 實驗步驟

OLED屏的VCC和GND分別連接開發板的3.3V和GND，OLED屏的SDA和SCL分別連接開發板A4和A5。DHT11模塊VCC、GND分別連接到開發板的5V、GND，模塊的DATA引腳連接開發板數字引腳2。

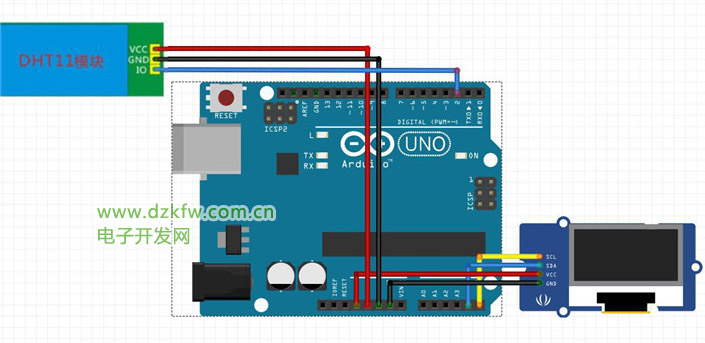

實驗原理圖如下圖所示：

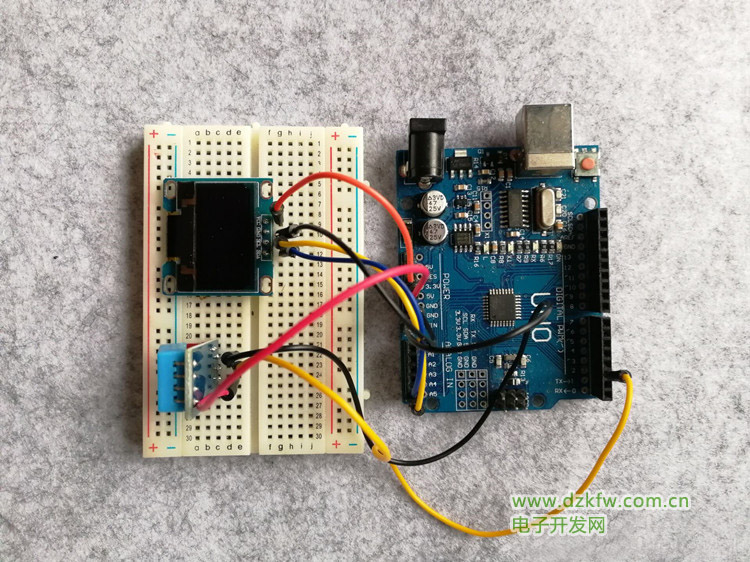

實物連接圖如下圖所示：

#include
#include
#include
#include "DHT.h"
#define DHTPIN  2
#define DHTTYPE DHT11
//iic驅動方式
U8G2_SSD1306_128X64_NONAME_1_SW_I2C u8g2(U8G2_R0, /* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);
DHT dht(DHTPIN, DHTTYPE);
void setup() {
  u8g2.begin();
  dht.begin();
}
char h_str[3];
char t_str[3];
float h;
float t;

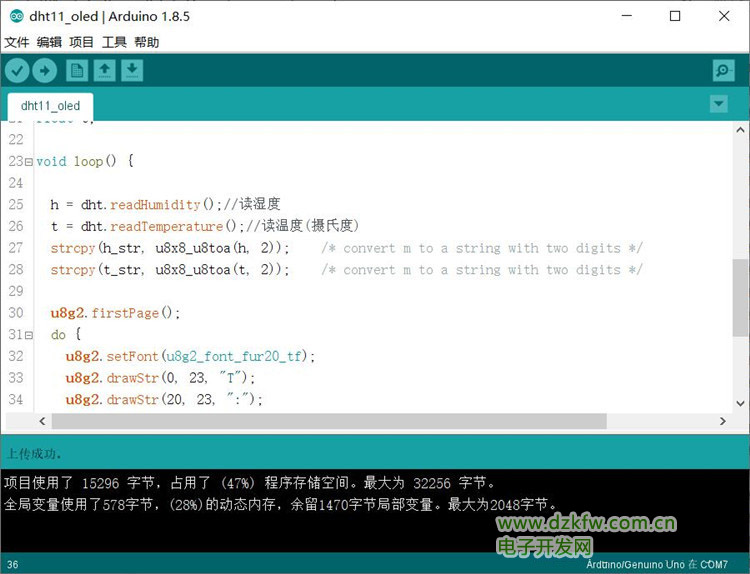

void loop() {
  h = dht.readHumidity();//讀濕度
  t = dht.readTemperature();//讀溫度(攝氏度)
  strcpy(h_str, u8x8_u8toa(h, 2));    /* convert m to a string with two digits */
  strcpy(t_str, u8x8_u8toa(t, 2));    /* convert m to a string with two digits */
  u8g2.firstPage();
  do {
    u8g2.setFont(u8g2_font_fur20_tf);
    u8g2.drawStr(0, 23, "T");
    u8g2.drawStr(20, 23, ":");
    u8g2.drawStr(40, 23, t_str);
    u8g2.drawStr(90, 23, "C");
    u8g2.drawStr(0, 63, "H");
    u8g2.drawStr(20, 63, ":");
    u8g2.drawStr(40, 63, h_str);
    u8g2.drawStr(90, 63, "%");
  } while ( u8g2.nextPage() );
  delay(1000);
}

三. 實驗現象

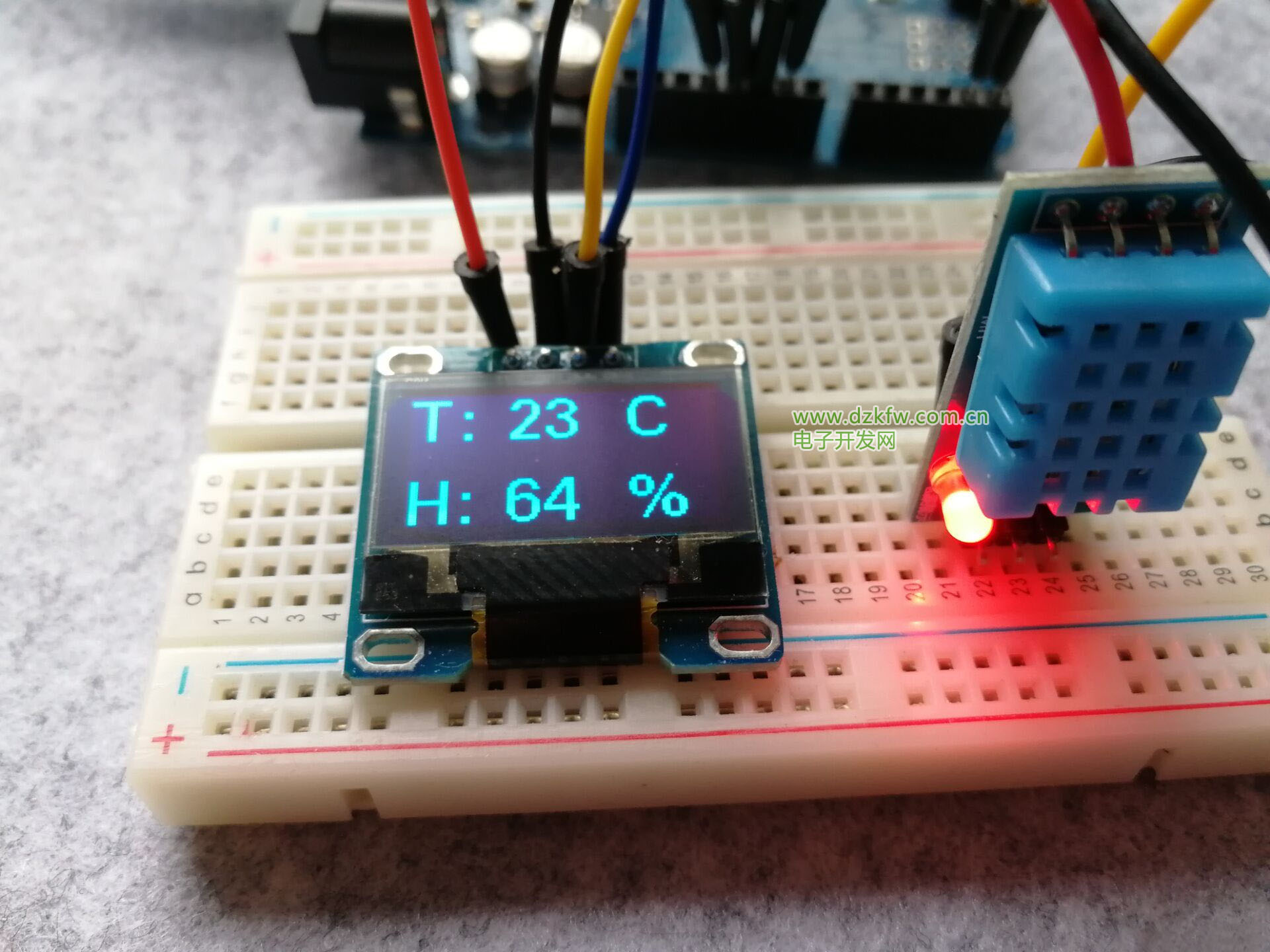

OLED屏幕刷新顯示溫濕度。
