變頻器輸出輸入接口等邏輯電路常通過電纜和電位器儀表、常規(guī)電器相連。進出信號一般均為模擬信號，干擾非常容易通過電纜連接點侵入（電纜本身外殼已有屏蔽并接地），特別是弱信號線和距離遠的電纜線要特別留意。采取的措施如下。

    ①強弱電線路分離原則。弱電的信號線(一般為DC 5V)、強電線路（AC 100V以上）和繼電接觸器電路均要分開布線并相隔一定的距離。

    ②電纜線連接點采用正確接法。

    ·電纜信號線的一般接法如圖1所示。

    圖1    電纜信號線的一般接法

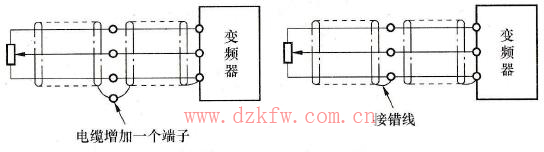

    ·電纜延長線的接法如圖2所示。

    圖2    電纜延長線的接法
