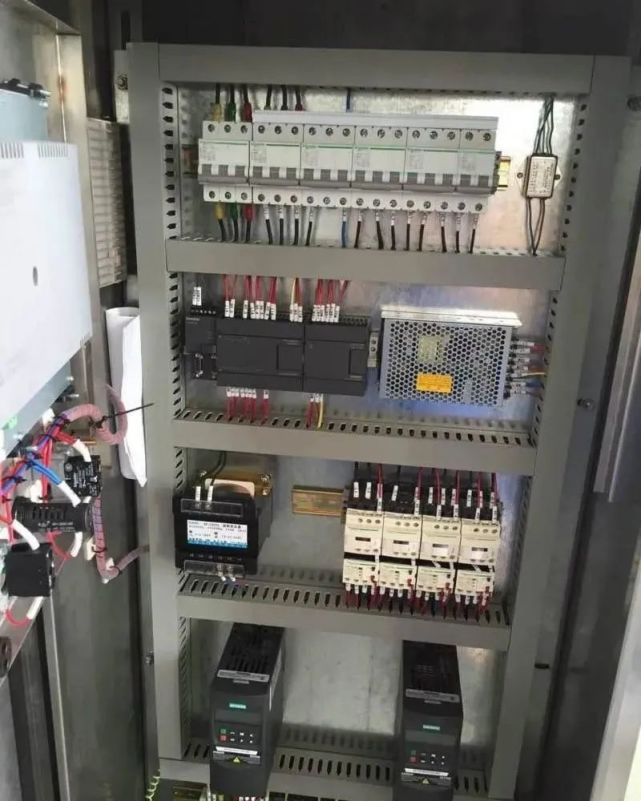

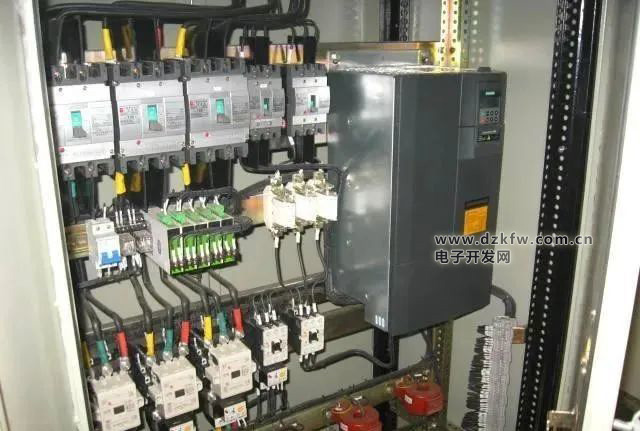

西門子MM430變頻器實現PID恒壓供水，案例以動力站水泵變頻控制進行分解：

注意設定參數 PID控制 P2200---P2293

一、恒壓控制原理：

1、通過變頻器PID功能 控制，實現恒壓控制。

2、恒壓控制必須有主設定、反饋值兩路輸入同時控制，變頻器將反饋值實 時與主設定值進行比較，然后把偏差保存到參數R2273中，PID調節(jié)是基于偏差進行的，如果偏差為正數，即反饋量小于主設定時，變頻器頻率會自動提升，以提高目標壓力，反之則變頻頻率會自動降低。

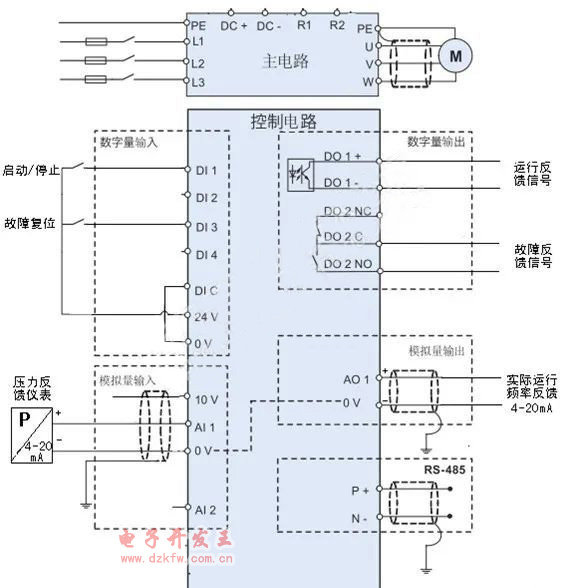

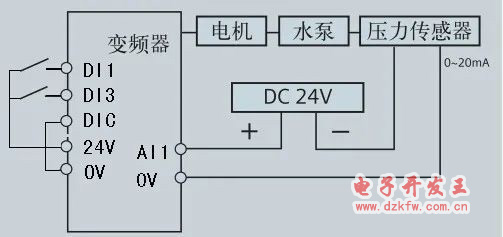

二、恒壓供水接線：

三、恒壓供水參數設置

DI端子設置

P0700[0]＝2 端子啟動

P0701[0]＝1 DI1 作為啟動信號

P0703[0]＝9 DI3作為故障復位

DO端子設置

P0731[0]＝52.2 DO1設置為運行信號

P0732[0]＝52.3 DO2設置為故障信號

P0748.1＝1 DO2作為故障輸出，有故障時NO觸點閉合，

無故障時NO觸點斷開。

AI端子設置

P0756[0] ＝2 模擬量輸入通道1，電流信號

P0757[0] ＝4 模擬量輸入通道1定標X1=4mA

P0758[0] ＝0 模擬量輸入通道1定標Y1=0%

P0759[0] ＝20 模擬量輸入通道1定標X2=20mA

P0760[0] ＝100 模擬量輸入通道1定標Y2=100%

P0761[0] ＝4 模擬量輸入通道1死區(qū)寬度4mA

AO端子設置

P0771[0]＝21 模擬量輸出通道1，設置為實際頻率輸出

P0773[0]＝50 模擬量輸出通道1，濾波時間50ms

P0777[0]＝0 模擬量輸出通道 定標X1=0%

P0778[0]＝4 模擬量輸出通道 定標Y1=4mA

P0779[0]＝100 模擬量輸出通道 定標X2=100%

P0780[0]＝20 模擬量輸出通道 定標Y2=20mA

P0781[0]＝4 模擬量輸出通道死區(qū)寬度4mA

PID恒壓控制功能調試2.3.4 AO端子設置

P0771[0]＝21 模擬量輸出通道1，設置為實際頻率輸出

P0773[0]＝50 模擬量輸出通道1，濾波時間50ms

P0777[0]＝0 模擬量輸出通道 定標X1=0%

P0778[0]＝4 模擬量輸出通道 定標Y1=4mA

P0779[0]＝100 模擬量輸出通道 定標X2=100%

P0780[0]＝20 模擬量輸出通道 定標Y2=20mA

P0781[0]＝4 模擬量輸出通道死區(qū)寬度4mA

P2200[0]＝1 使能PID控制器

P2240[0]＝X 依用戶需求設置壓力設定值的百分比

P2253[0]＝2250 BOP作為PID目標給定源

P2264[0]＝755.0 PID反饋源于模擬通道1

P2265＝1 PID反饋濾波時間常數

P2274＝0 微分時間設置。通常微分需要關閉，設置為0

P2280＝P參數 比例增益設置（需要根據現場調試）

P2285＝I參數 積分時間設置（需要根據現場調試）

根據現場電機、變頻器及控制壓力的大小等實際情況 設定以上參數即可實現簡單的PID恒壓供水控制。
